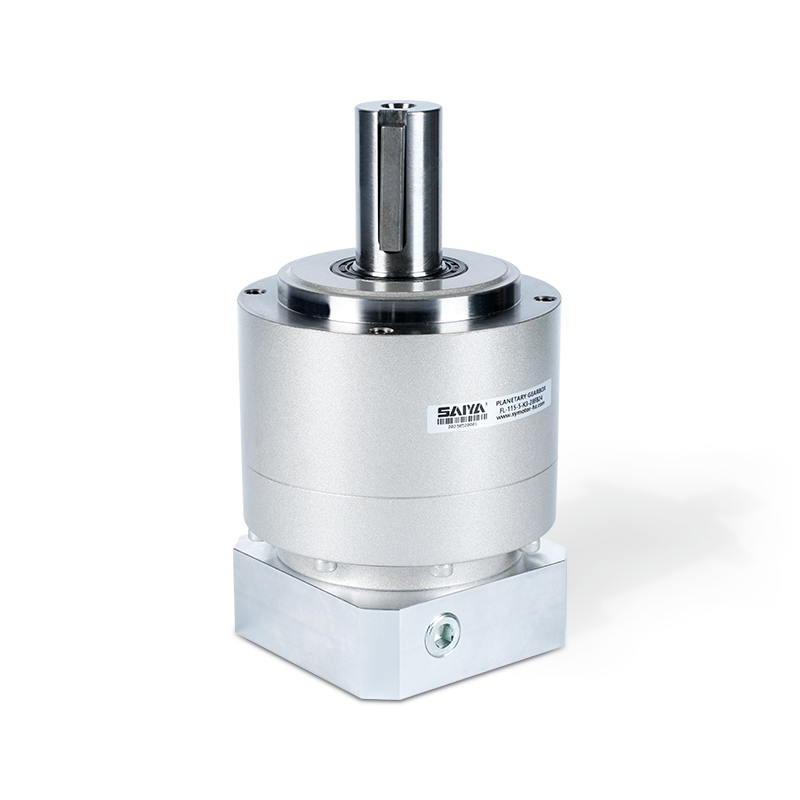

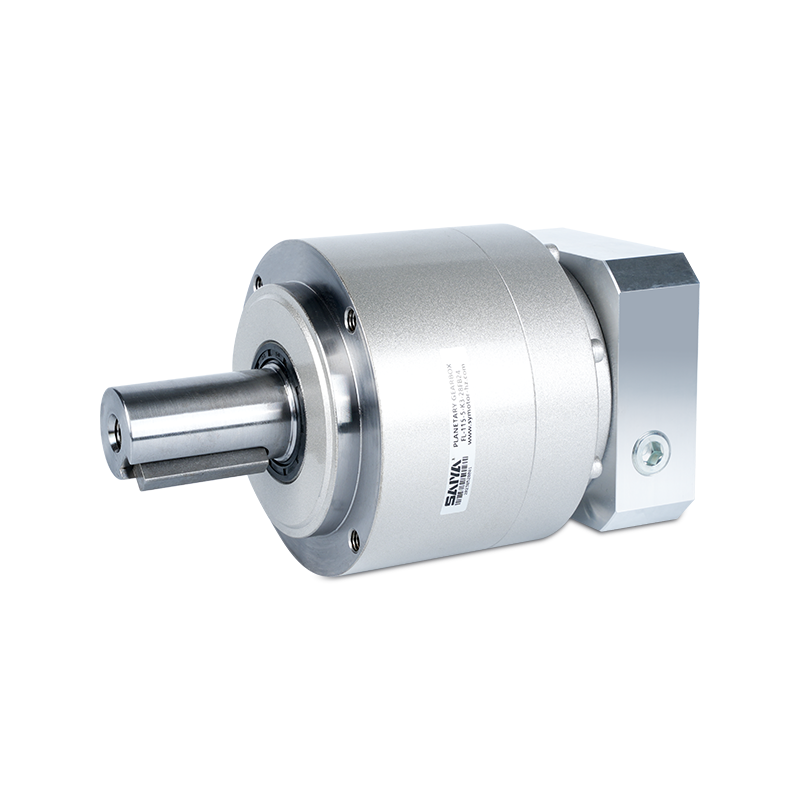

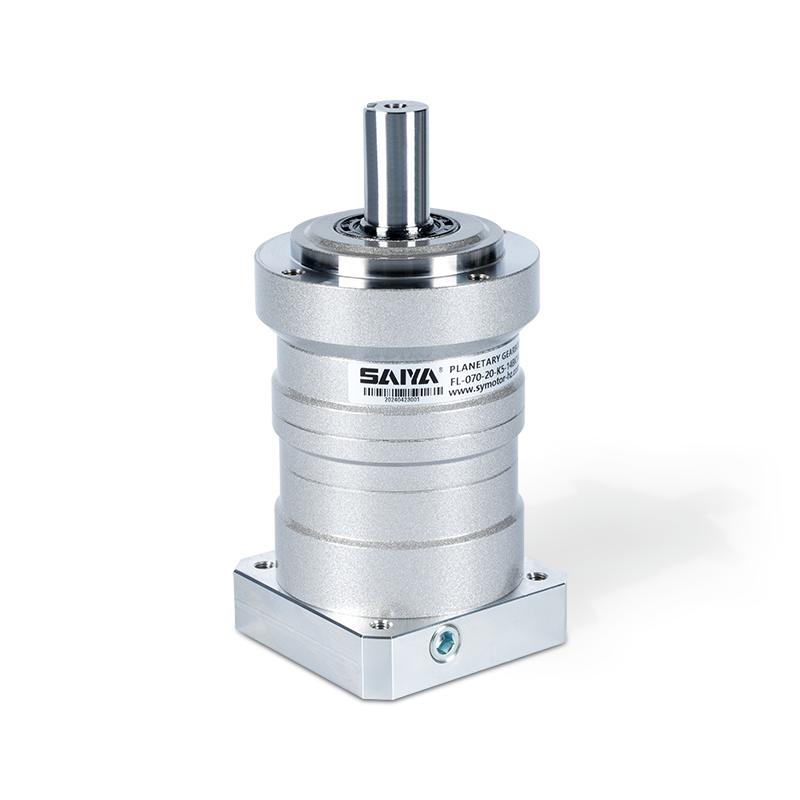

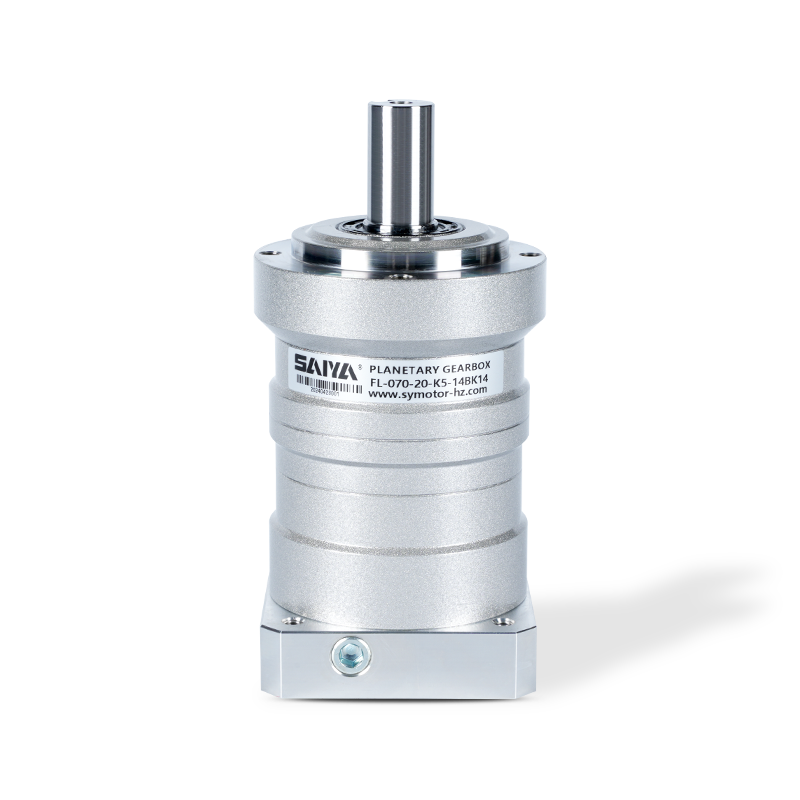

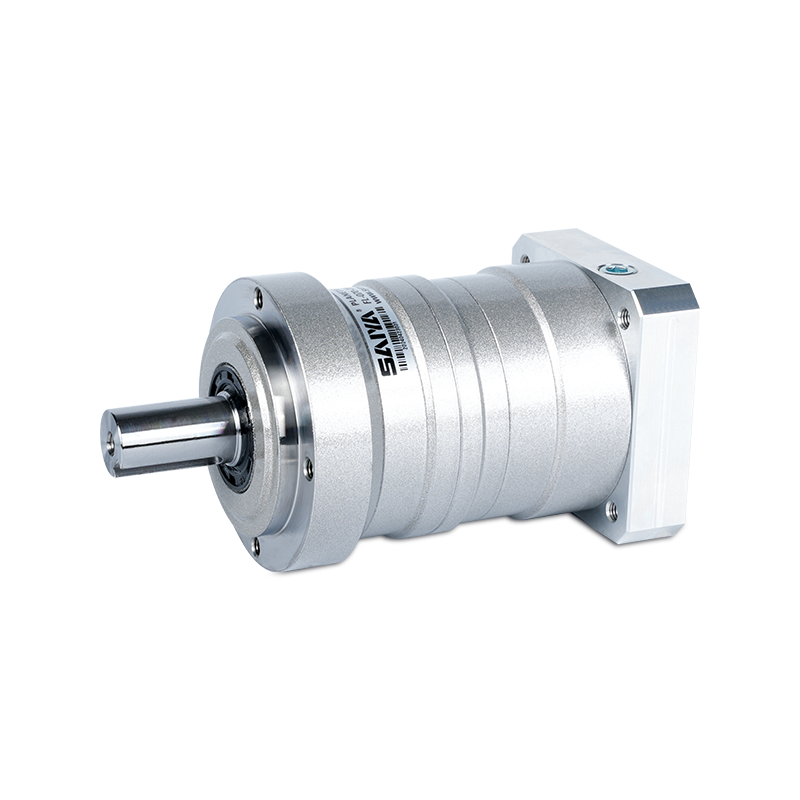

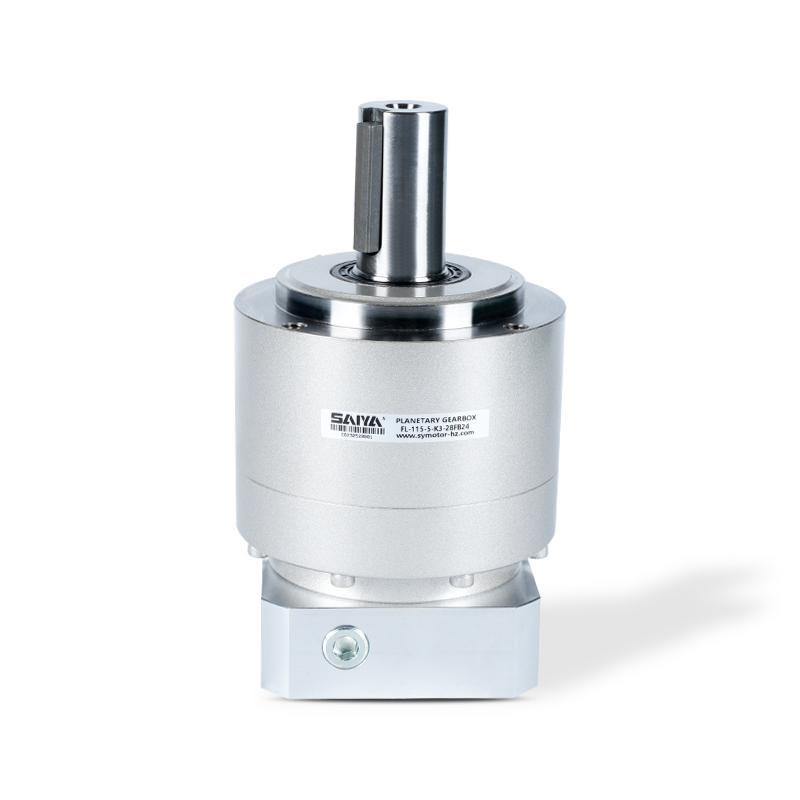

علبة التروس الكوكبية الحلزونية

FL Series 60 90 115 142 180 220 علبة التروس الكوكبية الحلزونية

سلسلة التروس الحلزونية فلوريدا/نطاق شفة دائرية/نطاق الحجم: 60-220 مم

المستوى: 1-2 مستويات

قطر عمود الإدخال الداخلي: 14-19mma

لا يوجد مقال سابق | التالي

+ اتصل بنا + تنزيل الكتالوج فيديو المنتج

طلب منطقة

نحن مؤسسة ذات تكنولوجيا عالية مخصصة لإنتاج وبيع محركات تخفيض التروس بالتيار المتردد، ومحركات التخفيض الصغيرة، ومخفضات الكواكب ذات المحركات المؤازرة، ومحركات DC بدون فرشاة وبدون فرشاة، وغيرها من المنتجات.

الفرز اللوجستي
الروبوتات الآلية
قطع الليزر
بوابة التحكم في الوصول
محطة الطاقة الكهروضوئية
الأجهزة الطبية
AGV

وصف المنتج

توفر علب التروس من سلسلة FL حلولًا متعددة الاستخدامات لمجموعة واسعة من التطبيقات الصناعية ، والتي تتميز بتصميم تروس حلزوني ، وإخراج شفة مستديرة ، ومجموعة واسعة من الأحجام من 60 إلى 220 مم. تعتبر علب التروس هذه مناسبة للمهام التي تتطلب نقل طاقة دقيق وفعال في مساحة مضغوطة.

ميزة ملحوظة لسلسلة FL هي نطاق قطر عمود الإدخال من 14-19 مم ، والتي يمكن أن تستوعب تكوينات المحرك المختلفة ومدخلات الطاقة. تضمن هذه القدرة على التكيف التوافق مع مجموعة واسعة من أنواع المحركات ، مما يعزز تنوع علب التروس في بيئات صناعية مختلفة.

مصنوعة من مواد عالية الجودة وتصنيع الدقة ، سلسلة FL متينة وتعمل بسلاسة. بالإضافة إلى ذلك ، يسمح تصميمه المدمج بسهولة التثبيت والتكامل في الأنظمة الحالية ، ويمكنه التكيف بمرونة مع متطلبات عزم الدوران والسرعة المختلفة. سواء تم استخدامها في النقل أو الخلاطات أو الآلات الأخرى ، توفر علب التروس هذه أداءً موثوقاً.

FL-050			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
إطار مقاس	منصة	نسبة	الاسمي الإخراج عزم الدوران	الحد الأقصى الإخراج عزم الدوران	طارئ قف عزم الدوران	الاسمي مدخل سرعة	الحد الأقصى مدخل سرعة	مباح شعاعي حمولة	مباح محوري حمولة
إطار مقاس	منصة	نسبة	[نانومتر]	[نانومتر]	[نانومتر]	[RPM]	[RPM]	[ن]	[ن]
050	1 أعزب	3	6	12	30	4000	8000	240	270
		4	9	18	35	4000	8000	270	300
		5	9	18	35	4000	8000	290	330
		6	9	18	35	4000	8000	310	360
		7	9	18	35	4000	8000	320	380
		8	9	18	35	4000	8000	340	410
		9	6	12	30	4000	8000	350	430
		10	6	12	30	4000	8000	360	450
	2 مزدوج	15	6	12	30	4000	8000	410	540
		16	9	18	35	4000	8000	420	550
		20	9	18	35	4000	8000	460	610
		25	9	18	35	4000	8000	490	640
		28	9	18	35	4000	8000	510	640
		30	6	12	30	4000	8000	520	640
		35	9	18	35	4000	8000	550	640
		40	9	18	35	4000	8000	570	640
		45	6	12	30	4000	8000	600	640
		50	9	18	35	4000	8000	620	640
		60	9	18	35	4000	8000	660	640
		70	9	18	35	4000	8000	690	640
		80	9	18	35	4000	8000	710	640
		90	6	12	30	4000	8000	710	640
		100	6	12	30	4000	8000	710	640

FL-050			※ 8	※ 9	※ 10
إطار مقاس	منصة	نسبة	الحد الأقصى شعاعي حمولة	الحد الأقصى محوري حمولة	وزن	لحظة ل الجمود (≤φ8)	لحظة ل الجمود (≤φ14)
إطار مقاس	منصة	نسبة	[ن]	[ن]	[كجم]	[ KGCM² ]	[KGCM²]
050	1 أعزب	3	710	640	0.7	0.053	0.091
		4	710	640		0.041	0.079
		5	710	640		0.036	0.074
		6	710	640		0.034	0.072
		7	710	640		0.032	0.071
		8	710	640		0.031	0.070
		9	710	640		0.031	0.069
		10	710	640		0.030	0.069
	2 مزدوج	15	710	640	0.8	0.035
		16	710	640		0.038
		20	710	640		0.034
		25	710	640		0.034
		28	710	640		0.038
		30	710	640		0.030
		35	710	640		0.034
		40	710	640		0.030
		45	710	640		0.034
		50	710	640		0.030
		60	710	640		0.030
		70	710	640		0.030	一
		80	710	640		0.030
		90	710	640		0.030	一
		100	710	640		0.030	一

1. مع سرعة الإدخال الاسمية ، عمر الخدمة 20،000 ساعة.

2. أقصى عزم الدوران عند البدء والتوقف.

3. أقصى عزم الدوران عندما يتلقى صدمة (حتى 1.000 مرة).

4. الحد الأقصى لسرعة الإدخال.

5. أقصى سرعة الإدخال لحظة.

6. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (مطبق على مركز عمود الإخراج ، في الحمل المحوري 0)

7. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (تم تطبيقه على محمل جانب الإخراج. في الحمل الشعاعي 0)

8. الحد الأقصى للحمل الشعاعي يمكن أن يقبله المخفض.

9. الحمل المحوري القصوى يمكن أن يقبل المخفض.

10. قد يختلف الوزن قليلاً من طراز إلى آخر.

FL-070			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
إطار مقاس	منصة	نسبة	الاسمي الإخراج عزم الدوران	الحد الأقصى الإخراج عزم الدوران	طارئ قف عزم الدوران	الاسمي مدخل سرعة	الحد الأقصى مدخل سرعة	مباح شعاعي حمولة	مباح محوري حمولة
			[نانومتر]	[نانومتر]	[نانومتر]	[RPM]	[RPM]	[ن]	[ن]
070	1 أعزب	3	18	35	80	3000	6000	430	310
		4	27	50	100	3000	6000	470	360
		5	27	50	100	3000	6000	510	390
		6	27	50	100	3000	6000	540	430
		7	27	50	100	3000	6000	570	460
		8	27	50	100	3000	6000	600	480
		9	18	35	80	3000	6000	620	510
		10	18	35	80	3000	6000	640	530
	2 مزدوج	15	18	35	80	3000	6000	740	630
		16	27	50	100	3000	6000	750	650
		20	27	50	100	3000	6000	810	720
		25	27	50	100	3000	6000	870	790
		28	27	50	100	3000	6000	910	830
		30	18	35	80	3000	6000	930	860
		35	27	50	100	3000	6000	980	920
		40	27	50	100	3000	6000	1000	970
		45	18	35	80	3000	6000	1100	1000
		50	27	50	100	3000	6000	1100	1100
		60	27	50	100	3000	6000	1200	1100
		70	27	50	100	3000	6000	1200	1100
		80	27	50	100	3000	6000	1200	1100
		90	18	35	80	3000	6000	1200	1100
		100	18	35	80	3000	6000	1200	1100

FL-070			※ 8	※ 9	※ 10
إطار مقاس	منصة	نسبة	الحد الأقصى شعاعي حمولة	الحد الأقصى محوري حمولة	وزن	لحظة ل الجمود (≤φ8)	لحظة ل الجمود (≤φ14)	لحظة ل الجمود (≤φ19)
			[ن]	[ن]	[كجم]	[KGCM²]	[KGCM²]	[KGCM²]
070	1 أعزب	3	1200	1100	1.5	0.14	0.22	0.43
		4	1200	1100		0.095	0.17	0.38
		5	1200	1100		0.077	0.16	0.36
		6	1200	1100		0.068	0.15	0.36
		7	1200	1100		0.062	0.14	0.35
		8	1200	1100		0.059	0.14	0.35
		9	1200	1100		0.057	0.14	0.34
		10	1200	1100		0.056	0.14	0.34
	2 مزدوج	15	1200	1100	1.7	0.055	0.14
		16	1200	1100		0.057	0.14	一
		20	1200	1100		0.054	0.13
		25	1200	1100		0.053	0.13
		28	1200	1100		0.055	0.14
		30	1200	1100		0.049	0.13	一
		35	1200	1100		0.053	0.13	一
		40	1200	1100		0.049	0.13
		45	1200	1100		0.053	0.13
		50	1200	1100		0.049	0.13
		60	1200	1100		0.049	0.13	一
		70	1200	1100		0.049	0.13	一
		80	1200	1100		0.049	0.13
		90	1200	1100		0.049	0.13
		100	1200	1100		0.049	0.13

1. مع سرعة الإدخال الاسمية ، عمر الخدمة 20،000 ساعة.

2. أقصى عزم الدوران عند البدء والتوقف.

3. أقصى عزم الدوران عندما يتلقى صدمة (حتى 1.000 مرة).

4. الحد الأقصى لسرعة الإدخال.

5. أقصى سرعة الإدخال لحظة.

6. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (مطبق على مركز عمود الإخراج ، في الحمل المحوري 0)

7. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (تم تطبيقه على محمل جانب الإخراج. في الحمل الشعاعي 0)

8. الحد الأقصى للحمل الشعاعي يمكن أن يقبله المخفض.

9. الحمل المحوري القصوى يمكن أن يقبل المخفض.

10. قد يختلف الوزن قليلاً من طراز إلى آخر.

FL-090			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
إطار مقاس	منصة	نسبة	الاسمي الإخراج عزم الدوران	الحد الأقصى الإخراج عزم الدوران	طارئ قف عزم الدوران	الاسمي مدخل سرعة	الحد الأقصى مدخل سرعة	مباح شعاعي حمولة	مباح محوري حمولة
إطار مقاس	منصة	نسبة	[نانومتر]	[نانومتر]	[نانومتر]	[ دورة في الدقيقة]	[RPM]	[ن]	[ن]
090	1 أعزب	3	50	80	200	3000	6000	810	930
		4	75	125	250	3000	6000	890	1100
		5	75	125	250	3000	6000	960	1200
		6	75	125	250	3000	6000	1000	1300
		7	75	125	250	3000	6000	1100	1300
		8	75	125	250	3000	6000	1100	1400
		9	50	80	200	3000	6000	1200	1500
		10	50	80	200	3000	6000	1200	1600
	2 مزدوج	15	50	80	200	3000	6000	1400	1900
		16	75	125	250	3000	6000	1400	1900
		20	75	125	250	3000	6000	1500	2100
		25	75	125	250	3000	6000	1600	2200
		28	75	125	250	3000	6000	1700	2200
		30	50	80	200	3000	6000	1700	2200
		35	75	125	250	3000	6000	1800	2200
		40	75	125	250	3000	6000	1900	2200
		45	50	80	200	3000	6000	2000	2200
		50	75	125	250	3000	6000	2100	2200
		60	75	125	250	3000	6000	2200	2200
		70	75	125	250	3000	6000	2300	2200
		80	75	125	250	3000	6000	2400	2200
		90	50	80	200	3000	6000	2400	2200
		100	50	80	200	3000	6000	2400	2200

FL-090			※ 8	※ 9	※ 10
إطار مقاس	منصة	نسبة	الحد الأقصى شعاعي حمولة	الحد الأقصى محوري حمولة	وزن	لحظة ل الجمود (≤φ8)	لحظة ل الجمود (≤φ14)	لحظة ل الجمود (≤φ19)	لحظة ل الجمود (≤φ28)
			[ن]	[ن]	[كجم]	[KGCM² ]	[KGCM² ]	[KGCM² ]	[ KGCM² ]
090	1 أعزب	3	2400	2200	3.5		0.72	1.2	3.2
		4	2400	2200		一	0.49	0.95	3.0
		5	2400	2200			0.40	0.86	2.9
		6	2400	2200		一	0.36	0.82	2.8
		7	2400	2200			0.32	0.79	2.8
		8	2400	2200		一	0.31	0.77	2.8
		9	2400	2200		一	0.29	0.76	2.8
		10	2400	2200			0.29	0.75	2.8
	2 段 مزدوج	15	2400	2200	4	0.13	0.28	0.72
		16	2400	2200		0.15	0.30	0.74
		20	2400	2200		0.13	0.28	0.72
		25	2400	2200		0.12	0.28	0.71	一
		28	2400	2200		0.14	0.29	0.73
		30	2400	2200		0.10	0.25	0.70	一
		35	2400	2200		0.12	0.27	0.71
		40	2400	2200		0.099	0.25	0.70
		45	2400	2200		0.12	0.27	0.71
		50	2400	2200		0.098	0.25	0.69
		60	2400	2200		0.098	0.25	0.69	一
		70	2400	2200		0.097	0.25	0.69	一
		80	2400	2200		0.097	0.25	0.69
		90	2400	2200		0.097	0.25	0.69	一
		100	2400	2200		0.097	0.25	0.69	一

1. مع سرعة الإدخال الاسمية ، عمر الخدمة 20،000 ساعة.

2. أقصى عزم الدوران عند البدء والتوقف.

3. أقصى عزم الدوران عندما يتلقى صدمة (حتى 1.000 مرة).

4. الحد الأقصى لسرعة الإدخال.

5. أقصى سرعة الإدخال لحظة.

6. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (مطبق على مركز عمود الإخراج ، في الحمل المحوري 0)

7. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (تم تطبيقه على محمل جانب الإخراج. في الحمل الشعاعي 0)

8. الحد الأقصى للحمل الشعاعي يمكن أن يقبله المخفض.

9. الحمل المحوري القصوى يمكن أن يقبل المخفض.

10. قد يختلف الوزن قليلاً من طراز إلى آخر.

FL-0120			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
إطار مقاس	منصة	نسبة	الاسمي عزم الدوران الإخراج	الحد الأقصى الإخراج عزم الدوران	طارئ قف عزم الدوران	الاسمي مدخل سرعة	الحد الأقصى مدخل سرعة	مباح شعاعي حمولة	مباح محوري حمولة
إطار مقاس	منصة	نسبة	[نانومتر]	[نانومتر]	[نانومتر]	[ دورة في الدقيقة]	[RPM]	[ن]	[ن]
120	1 أعزب	3	120	225	500	3000	6000	1300	1500
		4	120	330	625	3000	6000	1500	1700
		5	180	330	625	3000	6000	1600	1900
		6	180	330	625	3000	6000	1700	2000
		7	180	330	625	3000	6000	1800	2100
		8	180	330	625	3000	6000	1900	2300
		9	120	225	500	3000	6000	1900	2400
		10	120	225	500	3000	6000	2000	2500
	2 مزدوج	15	120	225	500	3000	6000	2300	3000
		16	180	330	625	3000	6000	2300	3100
		20	180	330	625	3000	6000	2500	3400
		25	180	330	625	3000	6000	2700	3700
		28	180	330	625	3000	6000	2800	3900
		30	120	225	500	3000	6000	2900	3900
		35	180	330	625	3000	6000	3000	3900
		40	180	330	625	3000	6000	3200	3900
		45	120	225	500	3000	6000	3300	3900
		50	180	330	625	3000	6000	3400	3900
		60	180	330	625	3000	6000	3600	3900
		70	180	330	625	3000	6000	3800	3900
		80	180	330	625	3000	6000	4000	3900
		90	120	225	500	3000	6000	4200	3900
		100	120	225	500	3000	6000	4300	3900

FL-0120			※ 8	※ 9	※ 9
إطار مقاس	منصة	نسبة	الحد الأقصى شعاعي حمولة	الحد الأقصى محوري حمولة	وزن	لحظة ل الجمود (≤φ14)	لحظة ل الجمود (≤φ19)	لحظة ل الجمود (≤φ28)	لحظة ل الجمود (≤φ38)
			[ن]	[ن]	[كجم]	[KGCM²]	[ KGCM² ]	[KGCM² ]	[KGCM²]
120	1 أعزب	3	4300	3900	7.8	一	3.3	5.3	13
		4	4300	3900			2.0	4.1	12
		5	4300	3900			1.6	3.6	11
		6	4300	3900			1.3	3.3	11
		7	4300	3900		一	1.1	3.2	11
		8	4300	3900		一	1.0	3.1	11
		9	4300	3900		一	0.98	3.0	11
		10	4300	3900			0.95	3.0	11
	2 مزدوج	15	4300	3900	8.7	0.43	0.86	2.8
		16	4300	3900		0.48	0.92	2.9
		20	4300	3900		0.40	0.83	2.8	一
		25	4300	3900		0.38	0.82	2.8
		28	4300	3900		0.44	0.88	2.8	一
		30	4300	3900		0.29	0.74	2.7
		35	4300	3900		0.37	0.81	2.7	一
		40	4300	3900		0.28	0.73	2.7
		45	4300	3900		0.37	0.80	2.7
		50	4300	3900		0.28	0.73	2.7	一
		60	4300	3900		0.28	0.73	2.7	一
		70	4300	3900		0.28	0.73	2.7	一
		80	4300	3900		0.28	0.73	2.7	一
		90	4300	3900		0.27	0.73	2.7	一
		100	4300	3900		0.27	0.73	2.7	一

1. مع سرعة الإدخال الاسمية ، عمر الخدمة 20،000 ساعة.

2. أقصى عزم الدوران عند البدء والتوقف.

3. أقصى عزم الدوران عندما يتلقى صدمة (حتى 1.000 مرة).

4. الحد الأقصى لسرعة الإدخال.

5. أقصى سرعة الإدخال لحظة.

6. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (مطبق على مركز عمود الإخراج ، في الحمل المحوري 0)

7. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (تم تطبيقه على محمل جانب الإخراج. في الحمل الشعاعي 0)

8. الحد الأقصى للحمل الشعاعي يمكن أن يقبله المخفض.

9. الحمل المحوري القصوى يمكن أن يقبل المخفض.

10. قد يختلف الوزن قليلاً من طراز إلى آخر.

FL-155			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
إطار مقاس	منصة	نسبة	الاسمي الإخراج عزم الدوران	الحد الأقصى الإخراج عزم الدوران	طارئ قف عزم الدوران	الاسمي مدخل سرعة	الحد الأقصى مدخل سرعة	مباح شعاعي حمولة	مباح محوري حمولة
إطار مقاس	منصة	نسبة	[نانومتر]	[نانومتر]	[نانومتر]	[RPM]	[RPM]	[ن]	[ن]
155	1 أعزب	3	240	470	1000	2000	4000	3200	2400
		4	240	700	1250	2000	4000	3500	2700
		5	360	700	1250	2000	4000	3800	3000
		6	360	700	1250	2000	4000	4000	3300
		7	360	700	1250	2000	4000	4200	3500
		8	360	700	1250	2000	4000	4400	3700
		9	240	470	1000	2000	4000	4600	3900
		10	240	470	1000	2000	4000	4700	4100
	2 مزدوج	15	240	470	1000	2000	4000	5400	4900
		16	360	700	1250	2000	4000	5500	5000
		20	360	700	1250	2000	4000	6000	5500
		25	360	700	1250	2000	4000	6400	6100
		28	360	700	1250	2000	4000	6700	6400
		30	240	470	1000	2000	4000	6800	6600
		35	360	700	1250	2000	4000	7200	7000
		40	360	700	1250	2000	4000	7500	7500
		45	240	470	1000	2000	4000	7800	7900
		50	360	700	1250	2000	4000	8100	8200
		60	360	700	1250	2000	4000	8600	8200
		70	360	700	1250	2000	4000	9100	8200
		80	360	700	1250	2000	4000	9100	8200
		90	240	470	1000	2000	4000	9100	8200
		100	240	470	1000	2000	4000	9100	8200

FL-155			※ 8	※ 9	※ 10
إطار مقاس	منصة	نسبة	الحد الأقصى شعاعي حمولة	الحد الأقصى محوري حمولة	وزن	لحظة ل الجمود (≤φ19)	لحظة ل الجمود (≤φ28)	لحظة ل الجمود (≤φ38)	لحظة ل الجمود (≤φ48)
			[ن]	[ن]	[كجم]	[ KGCM² ]	[KGCM² ]	[KGCM²]	[KGCM² ]
155	1 أعزب	3	9100	8200	16	一	12	20	42
		4	9100	8200			7.5	15	37
		5	9100	8200			5.8	14	36
		6	9100	8200			4.9	13	35
		7	9100	8200			4.1	12	34
		8	9100	8200		一	3.8	12	34
		9	9100	8200		一	3.6	11	34
		10	9100	8200			3.5	11	34
	2 مزدوج	15	9100	8200	18	1.3	3.2	11
		16	9100	8200		1.5	3.5	11	一
		20	9100	8200		1.2	3.1	11	一
		25	9100	8200		1.1	3.1	11	一
		28	9100	8200		1.4	3.3	11	一
		30	9100	8200		0.85	2.8	10
		35	9100	8200		1.1	3.1	11	一
		40	9100	8200		0.83	2.8	10
		45	9100	8200		1.1	3.0	11	一
		50	9100	8200		0.81	2.8	10	一
		60	9100	8200		0.81	2.8	10	一
		70	9100	8200		0.80	2.8	10
		80	9100	8200		0.80	2.8	10	一
		90	9100	8200		0.80	2.8	10	一
		100	9100	8200		0.80	2.8	10	一

1. مع سرعة الإدخال الاسمية ، عمر الخدمة 20،000 ساعة.

2. أقصى عزم الدوران عند البدء والتوقف.

3. أقصى عزم الدوران عندما يتلقى صدمة (حتى 1.000 مرة).

4. الحد الأقصى لسرعة الإدخال.

5. أقصى سرعة الإدخال لحظة.

6. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (مطبق على مركز عمود الإخراج ، في الحمل المحوري 0)

7. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (تم تطبيقه على محمل جانب الإخراج. في الحمل الشعاعي 0)

8. الحد الأقصى للحمل الشعاعي يمكن أن يقبله المخفض.

9. الحمل المحوري القصوى يمكن أن يقبل المخفض.

10. قد يختلف الوزن قليلاً من طراز إلى آخر.

FL-205			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
إطار مقاس	منصة	نسبة	الاسمي الإخراج عزم الدوران	الحد الأقصى الإخراج عزم الدوران	طارئ قف عزم الدوران	الاسمي مدخل سرعة	الحد الأقصى مدخل سرعة	مباح شعاعي حمولة	مباح محوري حمولة
إطار مقاس	منصة	نسبة	[نانومتر]	[نانومتر]	[نانومتر]	[RPM]	[RPM]	[ن]	[ن]
205	1 أعزب	3	500	970	2200	1500	3000	5600	4300
		4	750	1400	2750	1500	3000	6200	4900
		5	750	1400	2750	1500	3000	6700	5400
		6	750	1400	2750	1500	3000	7100	5800
		7	750	1400	2750	1500	3000	7400	6300
		8	750	1400	2750	1500	3000	7800	6600
		9	500	970	2200	1500	3000	8100	7000
		10	500	970	2200	1500	3000	8400	7300
	2 مزدوج	15	500	970	2200	1500	3000	9600	8700
		16	750	1400	2750	1500	3000	9800	8900
		20	750	1400	2750	1500	3000	11000	9900
		25	750	1400	2750	1500	3000	11000	11000
		28	750	1400	2750	1500	3000	12000	11000
		30	500	970	2200	1500	3000	12000	12000
		35	750	1400	2750	1500	3000	13000	13000
		40	750	1400	2750	1500	3000	13000	13000
		45	500	970	2200	1500	3000	14000	14000
		50	750	1400	2750	1500	3000	14000	14000
		60	750	1400	2750	1500	3000	15000	14000
		70	750	1400	2750	1500	3000	15000	14000
		80	750	1400	2750	1500	3000	15000	14000
		90	500	970	2200	1500	3000	15000	14000
		100	500	970	2200	1500	3000	15000	14000

FL-205			※ 8	※ 9	※ 9
إطار مقاس	منصة	نسبة	الحد الأقصى شعاعي حمولة	الحد الأقصى محوري حمولة	وزن	لحظة ل الجمود (≤φ28)	لحظة ل الجمود (≤φ38)	لحظة ل الجمود (≤φ48)	لحظة ofInertia (≤φ65)
			[ن]	[ن]	[كجم]	[KGCM²]	[KGCM²]	[KGCM²]	[KGCM² ]
205	1 أعزب	3	15000	14000	39	一	44	66	130
		4	15000	14000			28	50	110
		5	15000	14000			22	44	100
		6	15000	14000			18	41	100
		7	15000	14000		一	16	38	99
		8	15000	14000			15	37	97
		9	15000	14000			14	36	97
		10	15000	14000			14	36	96
	2 مزدوج	15	15000	14000	40	4.7	12	34
		16	15000	14000		5.4	13	35	一
		20	15000	14000		4.4	12	34	一
		25	15000	14000		4.2	12	34
		28	15000	14000		4.9	13	35
		30	15000	14000		3.2	11	33
		35	15000	14000		4.1	12	34
		40	15000	14000		3.2	11	33
		45	15000	14000		4.0	12	34	一
		50	15000	14000		3.1	11	33
		60	15000	14000		3.1	11	33
		70	15000	14000		3.1	11	33
		80	15000	14000		3.1	11	33	一
		90	15000	14000		3.1	11	33	一
		100	15000	14000		3.1	11	33	一

1. مع سرعة الإدخال الاسمية ، عمر الخدمة 20،000 ساعة.

2. أقصى عزم الدوران عند البدء والتوقف.

3. أقصى عزم الدوران عندما يتلقى صدمة (حتى 1.000 مرة).

4. الحد الأقصى لسرعة الإدخال.

5. أقصى سرعة الإدخال لحظة.

6. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (مطبق على مركز عمود الإخراج ، في الحمل المحوري 0)

7. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (تم تطبيقه على محمل جانب الإخراج. في الحمل الشعاعي 0)

8. الحد الأقصى للحمل الشعاعي يمكن أن يقبله المخفض.

9. الحمل المحوري القصوى يمكن أن يقبل المخفض.

10. قد يختلف الوزن قليلاً من طراز إلى آخر.

FL-235			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
إطار مقاس	منصة	نسبة	الاسمي الإخراج عزم الدوران	الحد الأقصى الإخراج عزم الدوران	طارئ قف عزم الدوران	الاسمي مدخل سرعة	الحد الأقصى مدخل سرعة	مباح شعاعي حمولة	مباح محوري حمولة
إطار مقاس	منصة	نسبة	[نانومتر]	[نانومتر]	[نانومتر]	[RPM]	[RPM]	[ن]	[ن]
235	1 أعزب	3	1000	1600	4000	1000	2000	5800	6400
		4	1500	2300	5000	1000	2000	6400	7200
		5	1500	2300	5000	1000	2000	6900	7900
		6	1500	2300	5000	1000	2000	7300	8600
		7	1500	2300	5000	1000	2000	7700	9200
		8	1500	2200	5000	1000	2000	8000	9700
		9	1000	1900	4000	1000	2000	8400	10000
		10	1000	1600	4000	1000	2000	8700	11000
	2 مزدوج	15	1000	1600	4000	1000	2000	9900	13000
		16	1500	2300	5000	1000	2000	10000	13000
		20	1500	2300	5000	1000	2000	11000	14000
		25	1500	2300	5000	1000	2000	12000	14000
		28	1500	2300	5000	1000	2000	12000	14000
		30	1000	1600	4000	1000	2000	13000	14000
		35	1500	2300	5000	1000	2000	13000	14000
		40	1500	2300	5000	1000	2000	14000	14000
		45	1000	1300	4000	1000	2000	14000	14000
		50	1500	2300	5000	1000	2000	15000	14000
		60	1500	2300	5000	1000	2000	15000	14000
		70	1500	2300	5000	1000	2000	15000	14000
		80	1500	1800	5000	1000	2000	15000	14000
		90	1000	1300	4000	1000	2000	15000	14000
		100	1000	1200	4000	1000	2000	15000	14000

FL-235			※ 8	※ 9	※ 10
إطار مقاس	منصة	نسبة	الحد الأقصى شعاعي حمولة	الحد الأقصى محوري حمولة	وزن	لحظة ل الجمود (≤φ38)	لحظة ل الجمود (≤φ48)	لحظة ل الجمود (≤φ65)
			[ن]	[ن]	[كجم]	[KGCM² ]	[KGCM² ]	[KGCM² ]
235	1 أعزب	3	15000	14000	55	一	90	150
		4	15000	14000		一	62	120
		5	15000	14000			52	110
		6	15000	14000			47	110
		7	15000	14000		一	42	100
		8	15000	14000			40	100
		9	15000	14000		一	39	99
		10	15000	14000			38	98
	2 مزدوج	15	15000	14000	57	14	36
		16	15000	14000		16	37
		20	15000	14000		14	35
		25	15000	14000		14	35	一
		28	15000	14000		15	36	一
		30	15000	14000		12	34
		35	15000	14000		13	35
		40	15000	14000		12	33
		45	15000	14000		13	35	一
		50	15000	14000		12	33
		60	15000	14000		12	33
		70	15000	14000		12	33
		80	15000	14000		12	33
		90	15000	14000		12	33
		100	15000	14000		12	33	一

1. مع سرعة الإدخال الاسمية ، عمر الخدمة 20،000 ساعة.

2. أقصى عزم الدوران عند البدء والتوقف.

3. أقصى عزم الدوران عندما يتلقى صدمة (حتى 1.000 مرة).

4. الحد الأقصى لسرعة الإدخال.

5. أقصى سرعة الإدخال لحظة.

6. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (مطبق على مركز عمود الإخراج ، في الحمل المحوري 0)

7. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (تم تطبيقه على محمل جانب الإخراج. في الحمل الشعاعي 0)

8. الحد الأقصى للحمل الشعاعي يمكن أن يقبله المخفض.

9. الحمل المحوري القصوى يمكن أن يقبل المخفض.

10. قد يختلف الوزن قليلاً من طراز إلى آخر.

+ فهم معلمات المنتج التفصيلية

اتصل بنا

معلومات عنا

Zhejiang Saiya Intelligent Manufacturing Co. ، Ltd.

Zhejiang Saiya Intelligent Manufacturing Co., Ltd. تأسست عام ٢٠٠٩، بخبرة ١٥ عامًا في هذا المجال، وهي شركة عالية التقنية متخصصة في إنتاج وبيع محركات تروس تيار متردد صغيرة، ومحركات تروس تيار متردد صغيرة، ومحركات تروس تيار مستمر بفرشاة، ومحركات تروس تيار مستمر بدون فرشاة BLDC، وعلبة تروس كوكبية دقيقة، ومحركات أسطوانية... إلخ. نحن الجملة في الصين FL Series 60 90 115 142 180 220 علبة التروس الكوكبية الحلزونية الموردين و تصنيع المعدات الأصلية/تصنيع التصميم الشخصي FL Series 60 90 115 142 180 220 علبة التروس الكوكبية الحلزونية الشركات المصنعة, تُستخدم محركات وعلب تروس سايا على نطاق واسع في الروبوتات الصناعية، والخدمات اللوجستية الذكية، وآلات الطاقة الجديدة، وروبوتات المركبات الموجهة آليًا، وغيرها من المجالات المتقدمة. كما تلعب دورًا محوريًا في تصنيع الأغذية، والتغليف، والمنسوجات، والإلكترونيات، والمعدات الطبية، والآلات المتخصصة، مقدمةً حلولاً اقتصادية ومتميزة لمختلف الصناعات. ولتعزيز تميزنا وفعاليتنا من حيث التكلفة، أنشأنا شركة تجارية خاصة بنا، وهي شركة هانغتشو سايا لمعدات النقل المحدودة، في هانغتشو، بمقاطعة تشجيانغ، بالقرب من ميناءي شنغهاي ونينغبو، لإدارة أعمالنا المحلية والدولية. كما نوفر البيع المباشر والتوزيع، مما يضمن التوزيع العالمي ودعم العملاء، موفرين حلولاً اقتصادية وموثوقة وعالية الجودة لجميع عملائنا.

ثقافة الشركات

أصيل وموثوق
الجودة تبرز بشكل طبيعي.

القيم الأساسية: تطوير الذات والاهتمام بالآخرين.

رؤية:كن خبيرًا في مجال خدمات النقل الذكي.

مهمتنا:تقديم خدمات عالية الجودة وخلق قيمة للعملاء.

فلسفة الخدمة:السعي لتحقيق السعادة المادية والمعنوية لجميع الموظفين والمساهمة في تقدم وتطور المجتمع البشري.

2009
التأسيس
80+
طاقم عمل
5+
خط الإنتاج

أخبار

محركات التروس DC عديمة الفرشاة: التطبيقات والمزايا في الصناعة الحديثة
08 Sep, 2025
مع التقدم المستمر في الأتمتة والذكاء، أصبحت أهمية المحركات كوحدات قيادة أساسية بارزة بشكل متزايد. محركات تروس تيار مستمر بدون فرشاة نظرًا لكفاءتها العالية واستقرارها وعمرها الطويل، أص...
اقرأ المزيد
علب التروس الكوكبية: فك شفرة التكنولوجيا الأساسية لناقلات الحركة عالية الدقة
01 Sep, 2025
في أنظمة النقل الصناعية، علب التروس الكوكبية بفضل تصميمها الهيكلي الفريد وأدائها الاستثنائي، أصبحت عنصرًا أساسيًا في عمليات النقل عالية الدقة. من تصنيع السيارات إلى الفضاء الجوي، ومن ...
اقرأ المزيد
Brush DC Gear Motors: تحليل متعمق من التكنولوجيا الأساسية إلى التطبيقات الصناعية
22 Aug, 2025
في صناعة السيارات ، فرشاة DC Gear Motors ، مع تصميمها الهيكلي الفريد وأدائها المستقر ، أصبحوا مصدر طاقة لا غنى عنه لمعدات التشغيل الآلي ، وأدوات الدقة ، وغيرها من المجالات. تحتفظ وحدة...
اقرأ المزيد

بيانات الاتصال

هاتف: 0086-0571-86951513/86951543
فاكس: 0086-571-86040769
بريد إلكتروني: [email protected] / [email protected] / [email protected]
مكتب: Hangzhou Saiya Transmisson Equipment Co.,Ltd
عنوان المكتب: الغرفة 2201 ، مبنى وانيين ، مدينة هانغتشو ، مقاطعة تشجيانغ
مصنع: Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
عنوان المصنع: No.35 Building ، Zhongnan High-Tech Yunhe Zhigu Industrial Park ، Xinan Town ، Deqing County ، Huzhou City ، Zhejiang ، China

صناعة التطبيقات

قائمة الويب

البحث عن المنتج

لغة

يشارك

قائمة الخروج

علبة التروس الكوكبية الحلزونية الموردين

FL Series 60 90 115 142 180 220 علبة التروس الكوكبية الحلزونية

وصف المنتج

1. مع سرعة الإدخال الاسمية ، عمر الخدمة 20،000 ساعة.

2. أقصى عزم الدوران عند البدء والتوقف.

3. أقصى عزم الدوران عندما يتلقى صدمة (حتى 1.000 مرة).

4. الحد الأقصى لسرعة الإدخال.

5. أقصى سرعة الإدخال لحظة.

6. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (مطبق على مركز عمود الإخراج ، في الحمل المحوري 0)

7. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (تم تطبيقه على محمل جانب الإخراج. في الحمل الشعاعي 0)

8. الحد الأقصى للحمل الشعاعي يمكن أن يقبله المخفض.

9. الحمل المحوري القصوى يمكن أن يقبل المخفض.

10. قد يختلف الوزن قليلاً من طراز إلى آخر.

1. مع سرعة الإدخال الاسمية ، عمر الخدمة 20،000 ساعة.

2. أقصى عزم الدوران عند البدء والتوقف.

3. أقصى عزم الدوران عندما يتلقى صدمة (حتى 1.000 مرة).

4. الحد الأقصى لسرعة الإدخال.

5. أقصى سرعة الإدخال لحظة.

6. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (مطبق على مركز عمود الإخراج ، في الحمل المحوري 0)

7. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (تم تطبيقه على محمل جانب الإخراج. في الحمل الشعاعي 0)

8. الحد الأقصى للحمل الشعاعي يمكن أن يقبله المخفض.

9. الحمل المحوري القصوى يمكن أن يقبل المخفض.

10. قد يختلف الوزن قليلاً من طراز إلى آخر.

1. مع سرعة الإدخال الاسمية ، عمر الخدمة 20،000 ساعة.

2. أقصى عزم الدوران عند البدء والتوقف.

3. أقصى عزم الدوران عندما يتلقى صدمة (حتى 1.000 مرة).

4. الحد الأقصى لسرعة الإدخال.

5. أقصى سرعة الإدخال لحظة.

6. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (مطبق على مركز عمود الإخراج ، في الحمل المحوري 0)

7. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (تم تطبيقه على محمل جانب الإخراج. في الحمل الشعاعي 0)

8. الحد الأقصى للحمل الشعاعي يمكن أن يقبله المخفض.

9. الحمل المحوري القصوى يمكن أن يقبل المخفض.

10. قد يختلف الوزن قليلاً من طراز إلى آخر.

1. مع سرعة الإدخال الاسمية ، عمر الخدمة 20،000 ساعة.

2. أقصى عزم الدوران عند البدء والتوقف.

3. أقصى عزم الدوران عندما يتلقى صدمة (حتى 1.000 مرة).

4. الحد الأقصى لسرعة الإدخال.

5. أقصى سرعة الإدخال لحظة.

6. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (مطبق على مركز عمود الإخراج ، في الحمل المحوري 0)

7. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (تم تطبيقه على محمل جانب الإخراج. في الحمل الشعاعي 0)

8. الحد الأقصى للحمل الشعاعي يمكن أن يقبله المخفض.

9. الحمل المحوري القصوى يمكن أن يقبل المخفض.

10. قد يختلف الوزن قليلاً من طراز إلى آخر.

1. مع سرعة الإدخال الاسمية ، عمر الخدمة 20،000 ساعة.

2. أقصى عزم الدوران عند البدء والتوقف.

3. أقصى عزم الدوران عندما يتلقى صدمة (حتى 1.000 مرة).

4. الحد الأقصى لسرعة الإدخال.

5. أقصى سرعة الإدخال لحظة.

6. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (مطبق على مركز عمود الإخراج ، في الحمل المحوري 0)

7. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (تم تطبيقه على محمل جانب الإخراج. في الحمل الشعاعي 0)

8. الحد الأقصى للحمل الشعاعي يمكن أن يقبله المخفض.

9. الحمل المحوري القصوى يمكن أن يقبل المخفض.

10. قد يختلف الوزن قليلاً من طراز إلى آخر.

1. مع سرعة الإدخال الاسمية ، عمر الخدمة 20،000 ساعة.

2. أقصى عزم الدوران عند البدء والتوقف.

3. أقصى عزم الدوران عندما يتلقى صدمة (حتى 1.000 مرة).

4. الحد الأقصى لسرعة الإدخال.

5. أقصى سرعة الإدخال لحظة.

6. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (مطبق على مركز عمود الإخراج ، في الحمل المحوري 0)

7. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (تم تطبيقه على محمل جانب الإخراج. في الحمل الشعاعي 0)

8. الحد الأقصى للحمل الشعاعي يمكن أن يقبله المخفض.

9. الحمل المحوري القصوى يمكن أن يقبل المخفض.

10. قد يختلف الوزن قليلاً من طراز إلى آخر.

1. مع سرعة الإدخال الاسمية ، عمر الخدمة 20،000 ساعة.

2. أقصى عزم الدوران عند البدء والتوقف.

3. أقصى عزم الدوران عندما يتلقى صدمة (حتى 1.000 مرة).

4. الحد الأقصى لسرعة الإدخال.

5. أقصى سرعة الإدخال لحظة.

6. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (مطبق على مركز عمود الإخراج ، في الحمل المحوري 0)

7. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (تم تطبيقه على محمل جانب الإخراج. في الحمل الشعاعي 0)

8. الحد الأقصى للحمل الشعاعي يمكن أن يقبله المخفض.

9. الحمل المحوري القصوى يمكن أن يقبل المخفض.

10. قد يختلف الوزن قليلاً من طراز إلى آخر.

ثقافة الشركات

أصيل وموثوق
الجودة تبرز بشكل طبيعي.

إذا كنت مهتمًا
في منتجاتنا،
يرجى استشارتنا
