علبة التروس الكوكبية الحلزونية

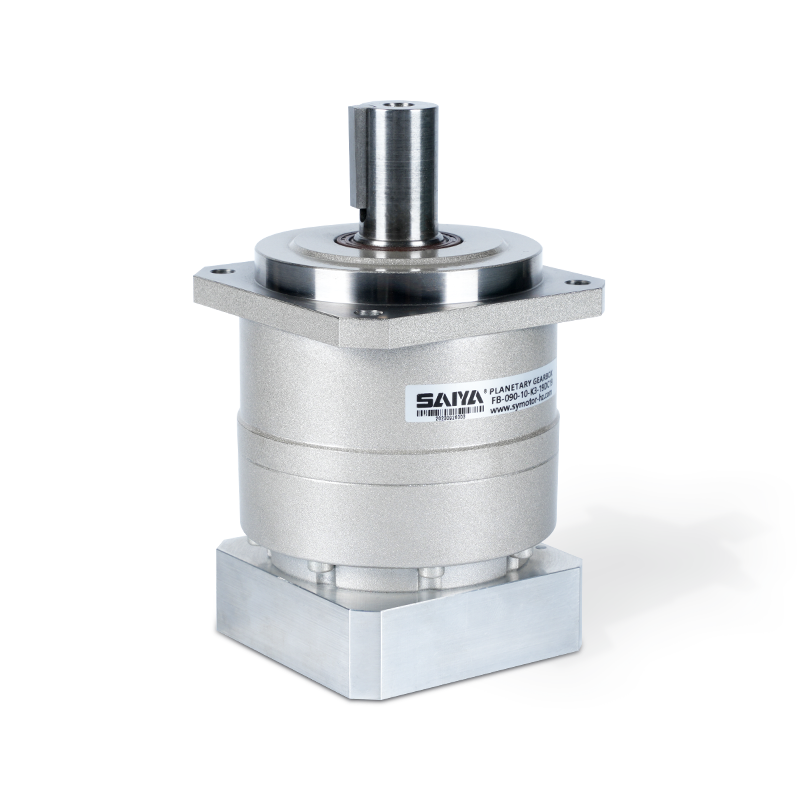

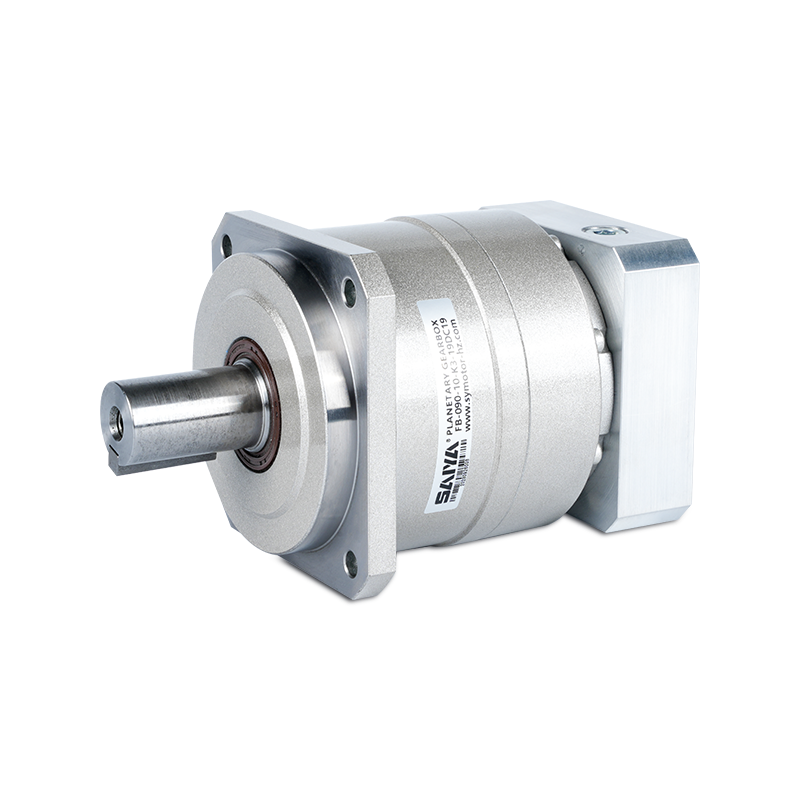

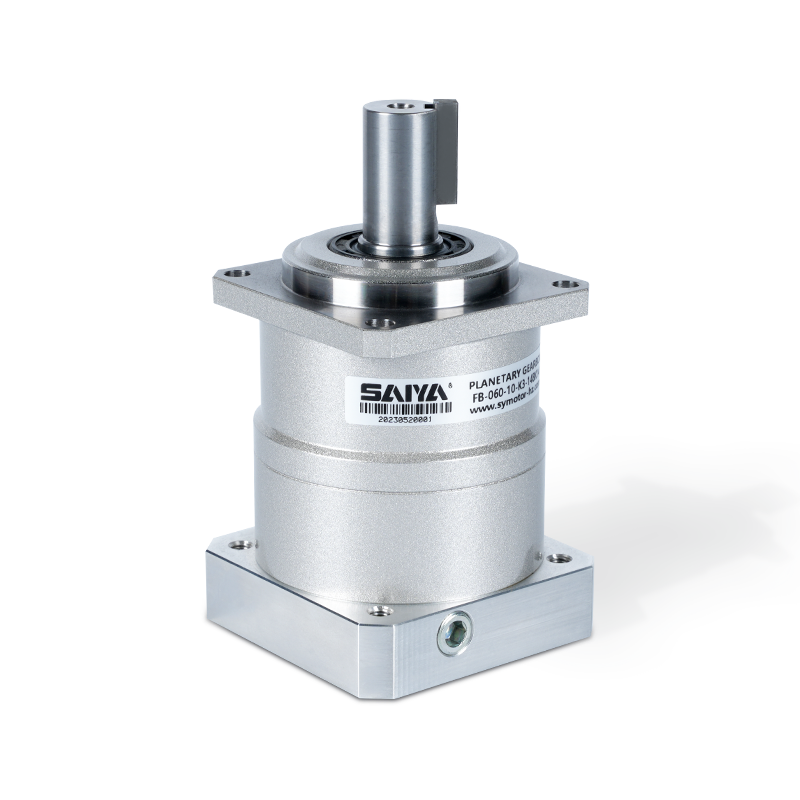

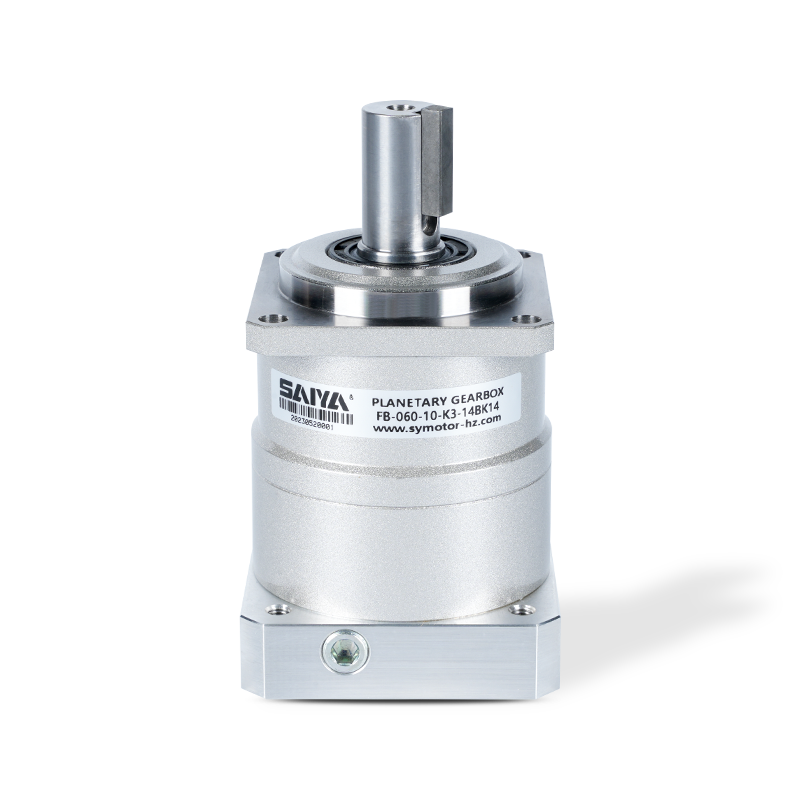

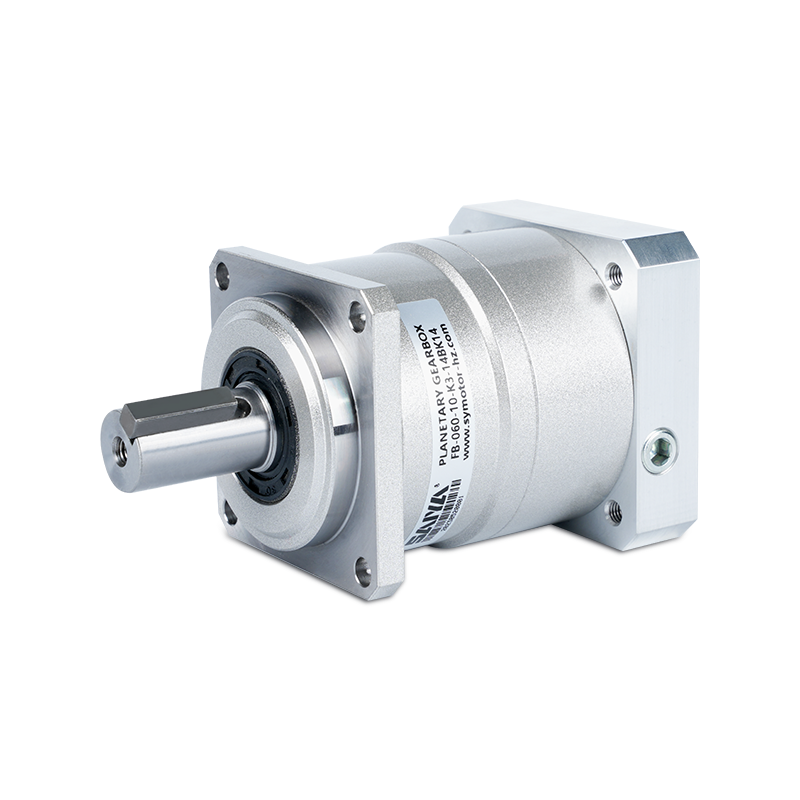

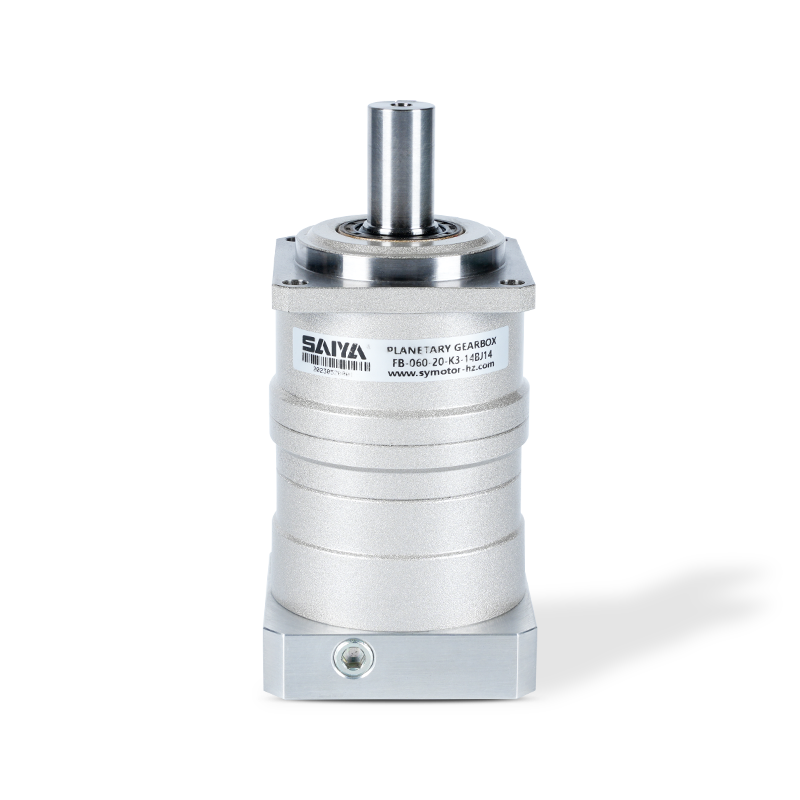

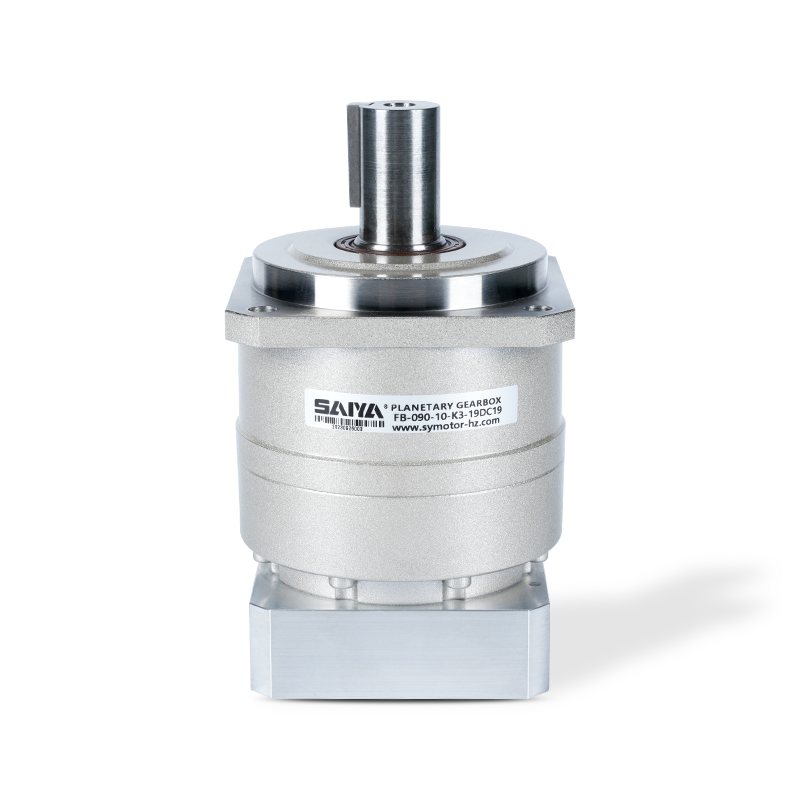

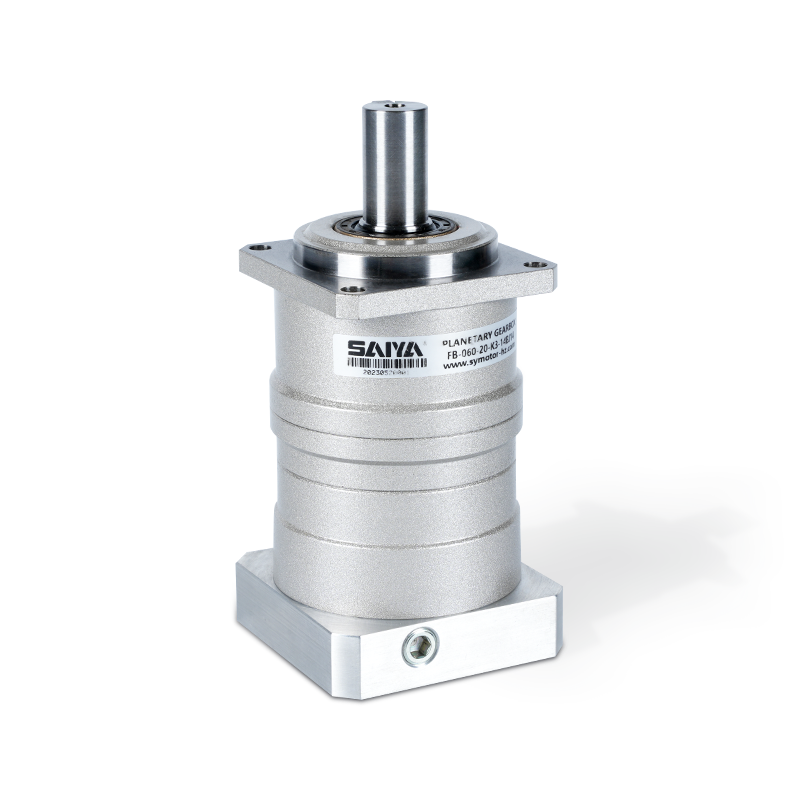

FB Series 60 90 115 142 180 220 علبة التروس الكوكبية الحلزونية

سلسلة التروس الحلزونية FB/إخراج شفة مربعة/نسبة التروس/التخفيض الحلزوني: 3-100

إرجاع التخليص: 3-5 arcmin

  • FB Series 60 90 115 142 180 220 علبة التروس الكوكبية الحلزونية
  • FB Series 60 90 115 142 180 220 علبة التروس الكوكبية الحلزونية
  • FB Series 60 90 115 142 180 220 علبة التروس الكوكبية الحلزونية
  • FB Series 60 90 115 142 180 220 علبة التروس الكوكبية الحلزونية
  • FB Series 60 90 115 142 180 220 علبة التروس الكوكبية الحلزونية
  • FB Series 60 90 115 142 180 220 علبة التروس الكوكبية الحلزونية
  • FB Series 60 90 115 142 180 220 علبة التروس الكوكبية الحلزونية
  • FB Series 60 90 115 142 180 220 علبة التروس الكوكبية الحلزونية
  • FB Series 60 90 115 142 180 220 علبة التروس الكوكبية الحلزونية
السابق   |   لا يوجد مقال تالٍ

+ اتصل بنا + تنزيل الكتالوج فيديو المنتج
طلب منطقة
نحن مؤسسة ذات تكنولوجيا عالية مخصصة لإنتاج وبيع محركات تخفيض التروس بالتيار المتردد، ومحركات التخفيض الصغيرة، ومخفضات الكواكب ذات المحركات المؤازرة، ومحركات DC بدون فرشاة وبدون فرشاة، وغيرها من المنتجات.

  • الفرز اللوجستي

  • الروبوتات الآلية

  • قطع الليزر

  • بوابة التحكم في الوصول

  • محطة الطاقة الكهروضوئية

  • الأجهزة الطبية

  • AGV

وصف المنتج

توفر سلسلة علب التروس FB ، المشهورة بدقة وموثوقيتها ، مجموعة واسعة من الخيارات لتناسب مختلف التطبيقات الصناعية. مع تصميم يركز على الكفاءة والأداء ، تم تجهيز علب التروس هذه بالتروس الحلزونية التي تضمن التشغيل السلس والحد الأدنى من مستويات الضوضاء.

يتميز بتكوين إخراج شفة مربعة ، تم تصميم سلسلة FB لتوفير تكامل سلس في إعدادات الآلات المتنوعة. إن إدراج التروس الحلزونية في علب التروس هذه يعزز انتقال عزم الدوران مع تقليل رد الفعل العكسي ، مما يؤدي إلى نقل الطاقة وتحسين التحكم في تنظيم السرعة.

واحدة من السمات البارزة لسلسلة FB هي نطاقها متعدد الاستخدامات من نسب التروس ، تتراوح من 3-100 كيلو. يمكّن هذا التحديد الواسع المستخدمين من تخصيص علبة التروس لاحتياجاتهم الخاصة ، سواء كان ذلك يتضمن تطبيقات عالية السرعة أو متطلبات عزم الدوران المتطلب. بالإضافة إلى ذلك ، يوفر صندوق التروس نطاق رد فعل عنيف دقيق من 3-5 arcminutes ، مما يضمن تحديد موقع دقيق والحد الأدنى من اللعب أثناء التشغيل.

سواء تم استخدامها في الروبوتات أو الأتمتة أو أي إعداد صناعي آخر حيث تكون الدقة والموثوقية أمرًا بالغ الأهمية ، فإن سلسلة علب التروس FB تقف كحل يمكن الاعتماد عليها. إن بنائها القوي ، إلى جانب تقنية التروس المتقدمة ، يضمن الأداء والكفاءة على المدى الطويل ، مما يجعله خيارًا مفضلاً للمهندسين والمصنعين في جميع أنحاء العالم.

عملية هادئة

تسهم التروس الحلزونية في تقليل الاهتزاز والضوضاء.

دقة عالية

رد الفعل العكسي القياسي هو 5 أقواس ، مثالية للتحكم الدقيق.

صلابة عالية وعزم الدوران

تم تحقيق الصلابة العالية وعزم الدوران العالي من خلال محامل أسطوانة الإبرة غير المتقنة.

اتصال محول

يمكن أن تعلق على أي محرك في جميع أنحاء العالم.

لا تسرب الشحوم

الحل الأمثل باستخدام شحم مضاد للانفصال عالي اللزوجة.

خالية من الصيانة

لا حاجة لاستبدال الشحوم لحياة الوحدة في أي موضع.

FB-042 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
إطار
مقاس 		منصة نسبة الاسمي
عزم الدوران الإخراج 		الحد الأقصى
عزم الدوران الإخراج 		عزم الدوران في حالات الطوارئ الاسمي
سرعة الإدخال 		الحد الأقصى
سرعة الإدخال 		مباح
الحمل الشعاعي 		مباح
الحمل المحوري
[نانومتر] [نانومتر] [نانومتر] [RPM] [RPM] [ن] [ن]
42 1 واحد 3 6 12 30 4000 8000 240 270
4 9 18 35 4000 8000 270 300
5 9 18 35 4000 8000 290 330
6 9 18 35 4000 8000 310 360
7 9 18 35 4000 8000 320 380
8 9 18 35 4000 8000 340 410
9 6 12 30 4000 8000 350 430
10 6 12 30 4000 8000 360 450
2 مزدوج 15 6 12 30 4000 8000 410 540
16 9 18 35 4000 8000 420 550
20 9 18 35 4000 8000 460 610
25 9 18 35 4000 8000 490 640
28 9 18 35 4000 8000 510 640
30 6 12 30 4000 8000 520 640
35 9 18 35 4000 8000 550 640
40 9 18 35 4000 8000 570 640
45 6 12 30 4000 8000 600 640
50 9 18 35 4000 8000 620 640
60 9 18 35 4000 8000 660 640
70 9 18 35 4000 8000 690 640
80 9 18 35 4000 8000 710 640
90 6 12 30 4000 8000 710 640
100 6 12 30 4000 8000 710 640

※ 8 ※ 9 ※ 10
إطار مقاس منصة نسبة الحد الأقصى شعاعي حمولة الحد الأقصى محوري حمولة وزن لحظة ل الجمود (≤φ8) لحظة ل الجمود (≤φ14)
[ن] [ن] [كجم] [KGCM²] [KGCM²]
42 1 أعزب 3 710 640 0.6 0.053 0.17
4 710 640 0.041 0.16
5 710 640 0.036 0.15
6 710 640 0.034 0.15
7 710 640 0.032 0.15
8 710 640 0.031 0.15
9 710 640 0.031 0.15
10 710 640 0.03 0.15
2
مزدوج 		15 710 640 0.7 0.035 -
16 710 640 0.038 一
20 710 640 0.034 -
25 710 640 0.034 -
28 710 640 0.038 一
30 710 640 0.03 一
35 710 640 0.034 -
40 710 640 0.03 一
45 710 640 0.034 一
50 710 640 0.03 -
60 710 640 0.03 -
70 710 640 0.03 -
80 710 640 0.03 一
90 710 640 0.03 一
100 710 640 0.03 -

1. مع سرعة الإدخال الاسمية ، عمر الخدمة 20،000 ساعة.

2. أقصى عزم الدوران عند البدء والتوقف.

3. أقصى عزم الدوران عندما يتلقى صدمة (حتى 1.000 مرة).

4. الحد الأقصى لسرعة الإدخال.

5. أقصى سرعة الإدخال لحظة.

6. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (مطبق على مركز عمود الإخراج ، في الحمل المحوري 0)

7. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (تم تطبيقه على محمل جانب الإخراج. في الحمل الشعاعي 0)

8. الحد الأقصى للحمل الشعاعي يمكن أن يقبله المخفض.

9. الحمل المحوري القصوى يمكن أن يقبل المخفض.

10. قد يختلف الوزن اختلافًا طفيفًا إلى الوضع.

FB-060 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
إطار
مقاس 		منصة نسبة الاسمي
الإخراج عزم الدوران 		الحد الأقصى
الإخراج عزم الدوران 		طارئ
قف عزم الدوران 		الاسمي
مدخل سرعة 		الحد الأقصى
مدخل سرعة 		مباح
شعاعي حمولة 		مباح
الحمل المحوري
[نانومتر] [نانومتر] [نانومتر] [RPM] [RPM] [ن] [ن]
060 1
أعزب 		3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 100 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530
2
مزدوج 		15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100
FB-060 ※ 8 ※ 9 ※ 10
إطار
مقاس 		منصة نسبة الحد الأقصى
الحمل الشعاعي 		الحد الأقصى
الحمل المحوري 		وزن لحظة
ل الجمود
(≤φ8) 		لحظة
ل الجمود
(≤φ14) 		لحظة
من الجمود
(≤φ19)
[ن] [ن] [كجم] [KGCM²] [KGCM²] [KGCM²]
060 1
أعزب 		3 1200 1100 1.4 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34
2
مزدوج 		15 1200 1100 1.6 0.055 0.14
16 1200 1100 0.057 0.14
20 1200 1100 0.054 0.13 一
25 1200 1100 0.053 0.13 一
28 1200 1100 0.055 0.14 一
30 1200 1100 0.049 0.13 -
35 1200 1100 0.053 0.13
40 1200 1100 0.049 0.13
45 1200 1100 0.053 0.13
50 1200 1100 0.049 0.13
60 1200 1100 0.049 0.13
70 1200 1100 0.049 0.13 一
80 1200 1100 0.049 0.13 一
90 1200 1100 0.049 0.13 一
100 1200 1100 0.049 0.13 一

1. مع سرعة الإدخال الاسمية ، عمر الخدمة 20،000 ساعة.

2. أقصى عزم الدوران عند البدء والتوقف.

3. أقصى عزم الدوران عندما يتلقى صدمة (حتى 1.000 مرة).

4. الحد الأقصى لسرعة الإدخال.

5. أقصى سرعة الإدخال لحظة.

6. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (مطبق على مركز عمود الإخراج ، في الحمل المحوري 0)

7. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (تم تطبيقه على محمل جانب الإخراج. في الحمل الشعاعي 0)

8. الحد الأقصى للحمل الشعاعي يمكن أن يقبله المخفض.

9. الحمل المحوري القصوى يمكن أن يقبل المخفض.

10. قد يختلف الوزن قليلاً من طراز إلى آخر.

FB-090 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
إطار
مقاس 		منصة نسبة الاسمي
الإخراج عزم الدوران 		الحد الأقصى
الإخراج عزم الدوران 		طارئ
قف عزم الدوران 		الاسمي
مدخل سرعة 		الحد الأقصى
مدخل سرعة 		مباح
شعاعي حمولة 		مباح
محوري حمولة
[نانومتر] [نانومتر] [نانومتر] [RPM] [RPM] [ن] [ن]
090 1
أعزب 		3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
2
مزدوج 		15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200

FB-090 ※ 8 ※ 9 ※ 10
إطار
مقاس 		منصة نسبة الحد الأقصى
شعاعي حمولة 		الحد الأقصى
محوري حمولة 		وزن لحظة
ل الجمود
(≤φ8) 		لحظة
ل الجمود
(≤φ14) 		لحظة
من الجمود
(≤φ19) 		لحظة
من الجمود
(≤φ28)
[ن] [ن] [كجم] [KGCM² ] [KGCM²] [KGCM²] [KGCM²]
090 1
أعزب 		3 2400 2200 3.7 一 0.72 1.2 3.2
4 2400 2200 一 0.49 0.95 3.0
5 2400 2200 0.40 0.86 2.9
6 2400 2200 一 0.36 0.82 2.8
7 2400 2200 一 0.32 0.79 2.8
8 2400 2200 一 0.31 0.77 2.8
9 2400 2200 一 0.29 0.76 2.8
10 2400 2200 0.29 0.75 2.8
2
مزدوج 		15 2400 2200 4.2 0.13 0.28 0.72 一
16 2400 2200 0.15 0.30 0.74
20 2400 2200 0.13 0.28 0.72 一
25 2400 2200 0.12 0.28 0.71 一
28 2400 2200 0.14 0.29 0.73
30 2400 2200 0.10 0.25 0.70
35 2400 2200 0.12 0.27 0.71 一
40 2400 2200 0.099 0.25 0.70
45 2400 2200 0.12 0.27 0.71
50 2400 2200 0.098 0.25 0.69
60 2400 2200 0.098 0.25 0.69 一
70 2400 2200 0.097 0.25 0.69 一
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 一
100 2400 2200 0.097 0.25 0.69 -

1. مع سرعة الإدخال الاسمية ، عمر الخدمة 20،000 ساعة.

2. أقصى عزم الدوران عند البدء والتوقف.

3. أقصى عزم الدوران عندما يتلقى صدمة (حتى 1.000 مرة).

4. الحد الأقصى لسرعة الإدخال.

5. أقصى سرعة الإدخال لحظة.

6. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (مطبق على مركز عمود الإخراج ، في الحمل المحوري 0)

7. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (تم تطبيقه على محمل جانب الإخراج. في الحمل الشعاعي 0)

8. الحد الأقصى للحمل الشعاعي يمكن أن يقبله المخفض.

9. الحمل المحوري القصوى يمكن أن يقبل المخفض.

10. قد يختلف الوزن قليلاً من طراز إلى آخر.

FB-115 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
إطار
مقاس 		منصة نسبة الاسمي
الإخراج عزم الدوران 		الحد الأقصى
عزم الدوران الإخراج 		طارئ
قف عزم الدوران 		الاسمي
مدخل سرعة 		الحد الأقصى
مدخل سرعة 		مباح
شعاعي حمولة 		مباح
محوري حمولة
[نانومتر] [نانومتر] [نانومتر] [RPM] [ دورة في الدقيقة] [ن] [ن]
115 1
أعزب 		3 120 225 500 3000 6000 1300 1500
4 120 330 625 3000 6000 1500 1700
5 180 330 625 3000 6000 1600 1900
6 180 330 625 3000 6000 1700 2000
7 180 330 625 3000 6000 1800 2100
8 180 330 625 3000 6000 1900 2300
9 120 225 500 3000 6000 1900 2400
10 120 225 500 3000 6000 2000 2500
2
مزدوج 		15 120 225 500 3000 6000 2300 3000
16 180 330 625 3000 6000 2300 3100
20 180 330 625 3000 6000 2500 3400
25 180 330 625 3000 6000 2700 3700
28 180 330 625 3000 6000 2800 3900
30 120 225 500 3000 6000 2900 3900
35 180 330 625 3000 6000 3000 3900
40 180 330 625 3000 6000 3200 3900
45 120 225 500 3000 6000 3300 3900
50 180 330 625 3000 6000 3400 3900
60 180 330 625 3000 6000 3600 3900
70 180 330 625 3000 6000 3800 3900
80 180 330 625 3000 6000 4000 3900
90 120 225 500 3000 6000 4200 3900
100 120 225 500 3000 6000 4300 3900

FB-115 ※ 8 ※ 9 ※ 10
إطار
مقاس 		منصة نسبة الحد الأقصى
الحمل الشعاعي 		الحد الأقصى
محوري حمولة 		وزن لحظة
من الجمود
(≤φ14) 		لحظة
من الجمود
(≤φ19) 		لحظة
من الجمود
(≤φ28) 		لحظة
من الجمود
(≤φ38)
[ن] [ن] [كجم] [KGCM²] [KGCM² ] [KGCM² ] [KGCM² ]
115 1
أعزب 		3 4300 3900 8 - 3.3 5.3 13
4 4300 3900 - 2.0 4.1 12
5 4300 3900 - 1.6 3.6 11
6 4300 3900 - 1.3 3.3 11
7 4300 3900 - 1.1 3.2 11
8 4300 3900 - 1.0 3.1 11
9 4300 3900 - 0.98 3.0 11
10 4300 3900 0.95 3.0 11
2
مزدوج 		15 4300 3900 8.9 0.43 0.86 2.8 一
16 4300 3900 0.48 0.92 2.9
20 4300 3900 0.40 0.83 2.8 一
25 4300 3900 0.38 0.82 2.8 一
28 4300 3900 0.44 0.88 2.8 一
30 4300 3900 0.29 0.74 2.7 一
35 4300 3900 0.37 0.81 2.7
40 4300 3900 0.28 0.73 2.7 一
45 4300 3900 0.37 0.80 2.7
50 4300 3900 0.28 0.73 2.7 一
60 4300 3900 0.28 0.73 2.7 一
70 4300 3900 0.28 0.73 2.7 一
80 4300 3900 0.28 0.73 2.7 一
90 4300 3900 0.27 0.73 2.7 一
100 4300 3900 0.27 0.73 2.7 -

1. مع سرعة الإدخال الاسمية ، عمر الخدمة 20،000 ساعة.

2. أقصى عزم الدوران عند البدء والتوقف.

3. أقصى عزم الدوران عندما يتلقى صدمة (حتى 1.000 مرة).

4. الحد الأقصى لسرعة الإدخال.

5. أقصى سرعة الإدخال لحظة.

6. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (مطبق على مركز عمود الإخراج ، في الحمل المحوري 0)

7. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (تم تطبيقه على محمل جانب الإخراج. في الحمل الشعاعي 0)

8. الحد الأقصى للحمل الشعاعي يمكن أن يقبله المخفض.

9. الحمل المحوري القصوى يمكن أن يقبل المخفض.

10. قد يختلف الوزن قليلاً من طراز إلى آخر.

FB-140 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
إطار
مقاس 		منصة نسبة الاسمي
الإخراج عزم الدوران 		الحد الأقصى
الإخراج عزم الدوران 		طارئ
قف عزم الدوران 		الاسمي
مدخل سرعة 		الحد الأقصى
مدخل سرعة 		مباح
الحمل الشعاعي 		مباح
الحمل المحوري
[نانومتر] [نانومتر] [نانومتر] [RPM] [RPM] [ن] [ن]
140 1
أعزب 		3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
2
مزدوج 		15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200

FB-140 ※ 8 ※ 9 ※ 10
إطار
مقاس 		منصة نسبة الحد الأقصى
شعاعي حمولة 		الحد الأقصى
محوري حمولة 		وزن لحظة
من الجمود
(≤φ19) 		لحظة
من الجمود
(≤φ28) 		لحظة
من الجمود
(≤φ38) 		لحظة
من الجمود
(≤φ48)
[ن] [ن] [كجم] [KGCM² [KGCM²] [KGCM² [KGCM²]
140 1
أعزب 		3 9100 8200 16 一 12 20 42
4 9100 8200 一 7.5 15 37
5 9100 8200 5.8 14 36
6 9100 8200 4.9 13 35
7 9100 8200 一 4.1 12 34
8 9100 8200 一 3.8 12 34
9 9100 8200 一 3.6 11 34
10 9100 8200 3.5 11 34
2
مزدوج 		15 9100 8200 17 1.3 3.2 11
16 9100 8200 1.5 3.5 11 一
20 9100 8200 1.2 3.1 11 一
25 9100 8200 1.1 3.1 11 一
28 9100 8200 1.4 3.3 11 一
30 9100 8200 0.85 2.8 10 一
35 9100 8200 1.1 3.1 11 一
40 9100 8200 0.83 2.8 10 一
45 9100 8200 1.1 3.0 11 一
50 9100 8200 0.81 2.8 10
60 9100 8200 0.81 2.8 10 一
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 一
100 9100 8200 0.80 2.8 10 一

1. مع سرعة الإدخال الاسمية ، عمر الخدمة 20،000 ساعة.

2. أقصى عزم الدوران عند البدء والتوقف.

3. أقصى عزم الدوران عندما يتلقى صدمة (حتى 1.000 مرة).

4. الحد الأقصى لسرعة الإدخال.

5. أقصى سرعة الإدخال لحظة.

6. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (مطبق على مركز عمود الإخراج ، في الحمل المحوري 0)

7. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (تم تطبيقه على محمل جانب الإخراج. في الحمل الشعاعي 0)

8. الحد الأقصى للحمل الشعاعي يمكن أن يقبله المخفض.

9. الحمل المحوري القصوى يمكن أن يقبل المخفض.

10. قد يختلف الوزن قليلاً من طراز إلى آخر.

FB-180 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
إطار
مقاس 		منصة نسبة الاسمي
عزم الدوران الإخراج 		الحد الأقصى
عزم الدوران الإخراج 		طارئ
قف عزم الدوران 		الاسمي
مدخل سرعة 		الحد الأقصى
مدخل سرعة 		مباح
شعاعي حمولة 		مباح
الحمل المحوري
[نانومتر] [نانومتر] [نانومتر] [RPM] [RPM] [ن] [ن]
180 1
أعزب 		3 500 970 2200 1500 3000 5600 4300
4 750 1400 2750 1500 3000 6200 4900
5 750 1400 2750 1500 3000 6700 5400
6 750 1400 2750 1500 3000 7100 5800
7 750 1400 2750 1500 3000 7400 6300
8 750 1400 2750 1500 3000 7800 6600
9 500 970 2200 1500 3000 8100 7000
10 500 970 2200 1500 3000 8400 7300
2
مزدوج 		15 500 970 2200 1500 3000 9600 8700
16 750 1400 2750 1500 3000 9800 8900
20 750 1400 2750 1500 3000 11000 9900
25 750 1400 2750 1500 3000 11000 11000
28 750 1400 2750 1500 3000 12000 11000
30 500 970 2200 1500 3000 12000 12000
35 750 1400 2750 1500 3000 13000 13000
40 750 1400 2750 1500 3000 13000 13000
45 500 970 2200 1500 3000 14000 14000
50 750 1400 2750 1500 3000 14000 14000
60 750 1400 2750 1500 3000 15000 14000
70 750 1400 2750 1500 3000 15000 14000
80 750 1400 2750 1500 3000 15000 14000
90 500 970 2200 1500 3000 15000 14000
100 500 970 2200 1500 3000 15000 14000

FB-180 ※ 8 ※ 9 ※ 10
إطار
مقاس 		منصة نسبة الحد الأقصى
شعاعي حمولة 		الحد الأقصى
محوري حمولة 		وزن لحظة
من الجمود
(≤φ28) 		لحظة
من الجمود
(≤φ38) 		لحظة
من الجمود
(≤φ48) 		لحظة
من الجمود
(≤φ65)
[ن] [ ن] [كجم] [KGCM²] [KGCM² ] [KGCM² ] [KGCM² ]
180 1
أعزب 		3 15000 14000 36 一 44 66 130
4 15000 14000 一 28 50 110
5 15000 14000 一 22 44 100
6 15000 14000 一 18 41 100
7 15000 14000 一 16 38 99
8 15000 14000 一 15 37 97
9 15000 14000 一 14 36 97
10 15000 14000 14 36 96
2
مزدوج 		15 15000 14000 37 4.7 12 34
16 15000 14000 5.4 13 35
20 15000 14000 4.4 12 34 -
25 15000 14000 4.2 12 34 一
28 15000 14000 4.9 13 35
30 15000 14000 3.2 11 33 一
35 15000 14000 4.1 12 34
40 15000 14000 3.2 11 33
45 15000 14000 4.0 12 34
50 15000 14000 3.1 11 33
60 15000 14000 3.1 11 33 一
70 15000 14000 3.1 11 33 一
80 15000 14000 3.1 11 33 一
90 15000 14000 3.1 11 33 一
100 15000 14000 3.1 11 33

1. مع سرعة الإدخال الاسمية ، عمر الخدمة 20،000 ساعة.

2. أقصى عزم الدوران عند البدء والتوقف.

3. أقصى عزم الدوران عندما يتلقى صدمة (حتى 1.000 مرة).

4. الحد الأقصى لسرعة الإدخال.

5. أقصى سرعة الإدخال لحظة.

6. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (مطبق على مركز عمود الإخراج ، في الحمل المحوري 0)

7. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (تم تطبيقه على محمل جانب الإخراج. في الحمل الشعاعي 0)

8. الحد الأقصى للحمل الشعاعي يمكن أن يقبله المخفض.

9. الحمل المحوري القصوى يمكن أن يقبل المخفض.

10. قد يختلف الوزن قليلاً من طراز إلى آخر.

FB-220 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
إطار
مقاس 		منصة نسبة الاسمي
الإخراج عزم الدوران 		الحد الأقصى
الإخراج عزم الدوران 		طارئ
قف عزم الدوران 		الاسمي
مدخل سرعة 		الحد الأقصى
مدخل سرعة 		مباح
شعاعي حمولة 		مباح
محوري حمولة
[نانومتر] [نانومتر] [نانومتر] [RPM] [RPM] [ن] [ن]
220 1
أعزب 		3 1000 1600 4000 1000 2000 5800 6400
4 1500 2300 5000 1000 2000 6400 7200
5 1500 2300 5000 1000 2000 6900 7900
6 1500 2300 5000 1000 2000 7300 8600
7 1500 2300 5000 1000 2000 7700 9200
8 1500 2200 5000 1000 2000 8000 9700
9 1000 1900 4000 1000 2000 8400 10000
10 1000 1600 4000 1000 2000 8700 11000
2
مزدوج 		15 1000 1600 4000 1000 2000 9900 13000
16 1500 2300 5000 1000 2000 10000 13000
20 1500 2300 5000 1000 2000 11000 14000
25 1500 2300 5000 1000 2000 12000 14000
28 1500 2300 5000 1000 2000 12000 14000
30 1000 1600 4000 1000 2000 13000 14000
35 1500 2300 5000 1000 2000 13000 14000
40 1500 2300 5000 1000 2000 14000 14000
45 1000 1300 4000 1000 2000 14000 14000
50 1500 2300 5000 1000 2000 15000 14000
60 1500 2300 5000 1000 2000 15000 14000
70 1500 2300 5000 1000 2000 15000 14000
80 1500 1800 5000 1000 2000 15000 14000
90 1000 1300 4000 1000 2000 15000 14000
100 1000 1200 4000 1000 2000 15000 14000

FB-220 ※ 8 ※ 9 ※ 10
إطار
مقاس 		منصة نسبة الحد الأقصى
الحمل الشعاعي 		الحد الأقصى
محوري حمولة 		وزن لحظة
ل الجمود
(≤φ38) 		لحظة
ل الجمود
(≤φ48) 		لحظة
من الجمود
(≤φ65)
[ن] [ن] [كجم] [KGCM2] [KGCM² ] [KGCM²]
220 1
أعزب 		3 15000 14000 53 一 90 150
4 15000 14000 一 62 120
5 15000 14000 一 52 110
6 15000 14000 一 47 110
7 15000 14000 一 42 100
8 15000 14000 40 100
9 15000 14000 一 39 99
10 15000 14000 一 38 98
2
مزدوج 		15 15000 14000 54 14 36
16 15000 14000 16 37
20 15000 14000 14 35
25 15000 14000 14 35 一
28 15000 14000 15 36 一
30 15000 14000 12 34 一
35 15000 14000 13 35
40 15000 14000 12 33 一
45 15000 14000 13 35
50 15000 14000 12 33 一
60 15000 14000 12 33
70 15000 14000 12 33 一
80 15000 14000 12 33 一
90 15000 14000 12 33 一
100 15000 14000 12 33 -

1. مع سرعة الإدخال الاسمية ، عمر الخدمة 20،000 ساعة.

2. أقصى عزم الدوران عند البدء والتوقف.

3. أقصى عزم الدوران عندما يتلقى صدمة (حتى 1.000 مرة).

4. الحد الأقصى لسرعة الإدخال.

5. أقصى سرعة الإدخال لحظة.

6. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (مطبق على مركز عمود الإخراج ، في الحمل المحوري 0)

7. مع هذا الحمل وسرعة الإدخال الاسمية ، ستكون عمر الخدمة 20،000 ساعة. (تم تطبيقه على محمل جانب الإخراج. في الحمل الشعاعي 0)

8. الحد الأقصى للحمل الشعاعي يمكن أن يقبله المخفض.

9. الحمل المحوري القصوى يمكن أن يقبل المخفض.

10. قد يختلف الوزن قليلاً من طراز إلى آخر.

+ فهم معلمات المنتج التفصيلية
المنتجات ذات الصلة
المؤسسات الرسمية
شهادات متعددة
Zhejiang Saiya Intelligent Manufacturing Co. ، Ltd.
اتصل بنا
  • Upload

معلومات عنا
Zhejiang Saiya Intelligent Manufacturing Co. ، Ltd.
Zhejiang Saiya Intelligent Manufacturing Co., Ltd. تأسست عام ٢٠٠٩، بخبرة ١٥ عامًا في هذا المجال، وهي شركة عالية التقنية متخصصة في إنتاج وبيع محركات تروس تيار متردد صغيرة، ومحركات تروس تيار متردد صغيرة، ومحركات تروس تيار مستمر بفرشاة، ومحركات تروس تيار مستمر بدون فرشاة BLDC، وعلبة تروس كوكبية دقيقة، ومحركات أسطوانية... إلخ. نحن الجملة في الصين FB Series 60 90 115 142 180 220 علبة التروس الكوكبية الحلزونية الموردين و تصنيع المعدات الأصلية/تصنيع التصميم الشخصي FB Series 60 90 115 142 180 220 علبة التروس الكوكبية الحلزونية الشركات المصنعة, تُستخدم محركات وعلب تروس سايا على نطاق واسع في الروبوتات الصناعية، والخدمات اللوجستية الذكية، وآلات الطاقة الجديدة، وروبوتات المركبات الموجهة آليًا، وغيرها من المجالات المتقدمة. كما تلعب دورًا محوريًا في تصنيع الأغذية، والتغليف، والمنسوجات، والإلكترونيات، والمعدات الطبية، والآلات المتخصصة، مقدمةً حلولاً اقتصادية ومتميزة لمختلف الصناعات. ولتعزيز تميزنا وفعاليتنا من حيث التكلفة، أنشأنا شركة تجارية خاصة بنا، وهي شركة هانغتشو سايا لمعدات النقل المحدودة، في هانغتشو، بمقاطعة تشجيانغ، بالقرب من ميناءي شنغهاي ونينغبو، لإدارة أعمالنا المحلية والدولية. كما نوفر البيع المباشر والتوزيع، مما يضمن التوزيع العالمي ودعم العملاء، موفرين حلولاً اقتصادية وموثوقة وعالية الجودة لجميع عملائنا.

ثقافة الشركات

أصيل وموثوق
الجودة تبرز بشكل طبيعي.

القيم الأساسية: تطوير الذات والاهتمام بالآخرين.

رؤية:كن خبيرًا في مجال خدمات النقل الذكي.

مهمتنا:تقديم خدمات عالية الجودة وخلق قيمة للعملاء.

فلسفة الخدمة:السعي لتحقيق السعادة المادية والمعنوية لجميع الموظفين والمساهمة في تقدم وتطور المجتمع البشري.

  • 2009

    التأسيس

  • 80+

    طاقم عمل

  • 5+

    خط الإنتاج
أخبار
