جهد عالي الجهد محركات العتاد بدون فرشاة

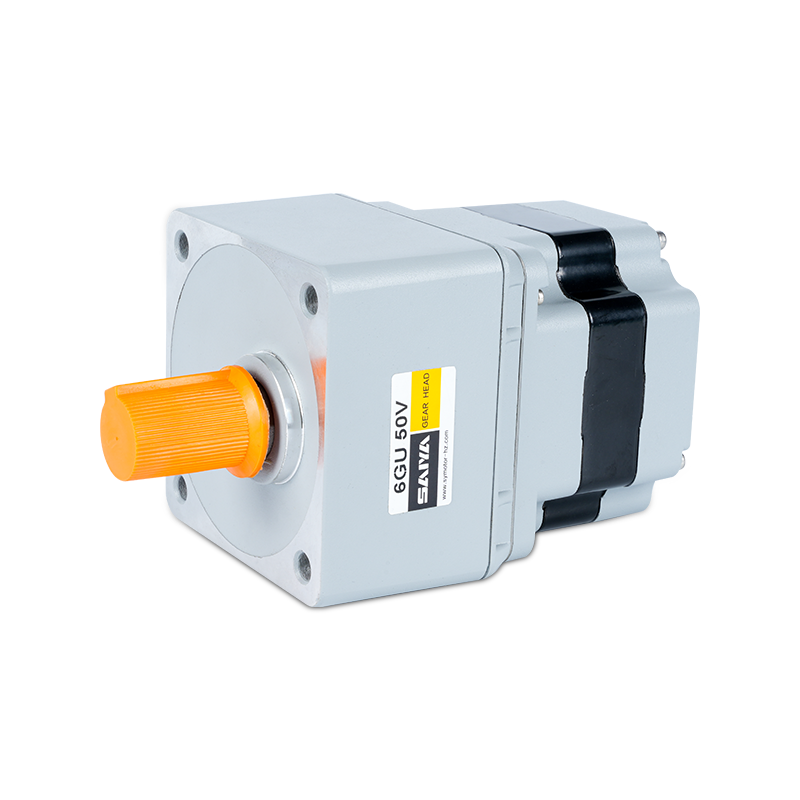

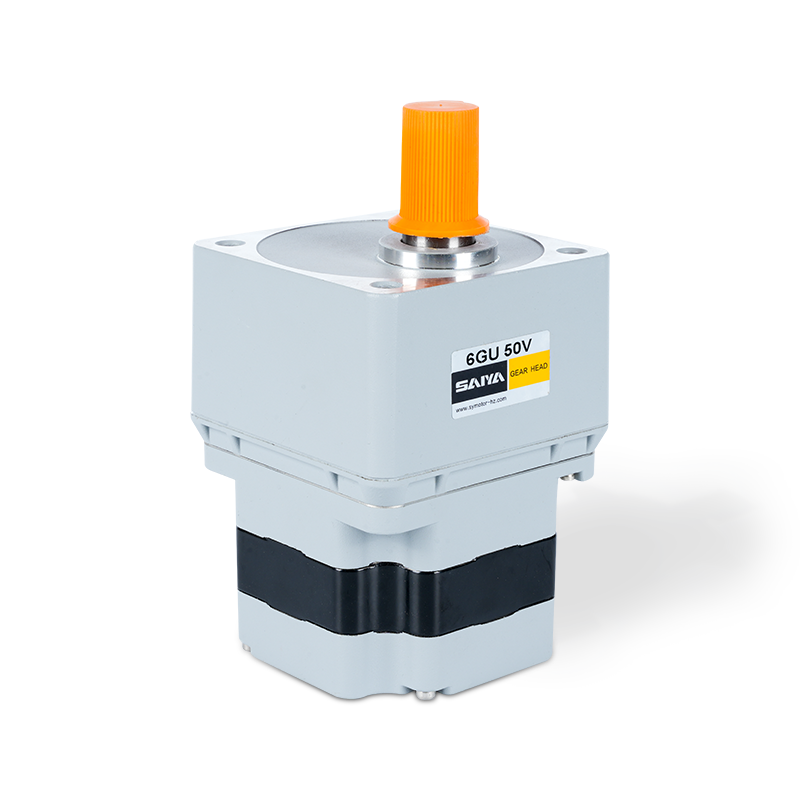

220V-230V محرك الترس بدون فرشاة

حجم الجهد: 220-230V , 60mmx60mm-104mmx104mm

القوة المقدرة: 10-400W

السرعة المقدرة: 3000 دورة في الدقيقة

تصنيف تيار: 0.3-7.1A

عزم الدوران: 0.036-1.5n.m

  • 220V-230V محرك الترس بدون فرشاة
  • 220V-230V محرك الترس بدون فرشاة
  • 220V-230V محرك الترس بدون فرشاة
  • 220V-230V محرك الترس بدون فرشاة
  • 220V-230V محرك الترس بدون فرشاة
  • 220V-230V محرك الترس بدون فرشاة
  • 220V-230V محرك الترس بدون فرشاة
طلب منطقة
نحن مؤسسة ذات تكنولوجيا عالية مخصصة لإنتاج وبيع محركات تخفيض التروس بالتيار المتردد، ومحركات التخفيض الصغيرة، ومخفضات الكواكب ذات المحركات المؤازرة، ومحركات DC بدون فرشاة وبدون فرشاة، وغيرها من المنتجات.
  • الفرز اللوجستي

  • الروبوتات الآلية

  • قطع الليزر

  • بوابة التحكم في الوصول

  • محطة الطاقة الكهروضوئية

  • الأجهزة الطبية

  • AGV

وصف المنتج

يعد محرك العتاد بدون فرش من 220V-230VAC حلًا قويًا وفعالًا مصممًا لمختلف التطبيقات التي تتطلب تحكمًا دقيقًا وموثوقًا في الحركة. يعمل هذا المحرك ضمن نطاق الجهد من 220 فولت إلى 230 فولت ، مما يجعله مناسبًا لمستلزمات الطاقة القياسية. أبعادها المدمجة ، التي تتراوح من 60 مم × 60 مم إلى 104 مم × 104 مم ، تسمح بتكامل سهولة في بيئات مقيدة بالفضاء.

مع إخراج الطاقة المقنن بين 10 واط و 400 واط ، يوفر هذا المحرك إمكانيات أداء متعددة الاستخدامات. تم تصميمه لتحقيق سرعة مصنفة تبلغ 3000 دورة في الدقيقة ، مما يضمن تشغيل سريع ومتسق. يتراوح السحب الحالي للمحرك من 0.3A إلى 7.1A ، مما يشير إلى استهلاك الطاقة الفعال بالنسبة لإخراجه.

يتراوح إخراج عزم الدوران من محرك الترس بدون فرش من 0.036n.m إلى 1.5n.m ، والذي يلبي متطلبات عزم الدوران المختلفة عبر التطبيقات المختلفة. هذا النطاق من عزم الدوران يجعلها مثالية للمهام التي تحتاج إلى حركات لطيفة وأكثر قوة.

يجمع محرك العتاد بدون فرش من 220V-230VAC بين الكفاءة العالية والحجم المدمج والأداء الموثوق به ، مما يجعله خيارًا ممتازًا للأتمتة الصناعية والروبوتات وغيرها من الحقول التي تعتمد على الدقة. إن قدرتها على تقديم عزم الدوران والسرعة المتسقة مع الحفاظ على استهلاك الطاقة المنخفضة يضمن الوظيفة المثلى وكفاءة الطاقة.

معلمات محرك الجهد العالي

نموذج الجهد االكهربى
الخامس
تكرار
هرتز
القوة المقدرة
ث
تصنيف التيار
أ
السرعة المقدرة
دورة في الدقيقة
عزم الدوران
ن
حماية الصف
IP
S4BLD25-220GN 220-230 50/60 25 0.40 2500 0.10 44
100-120 50/60 25 0.80 2500 0.10 44
S4BLD40-220GN 220-230 50/60 40 0.50 2500 0.15 44
100-120 50/60 40 1.00 2500 0.15 44
S4BLD60-220GN 220-230 50/60 60 0.65 2500 0.23 44
100-120 50/60 60 1.30 2500 0.23 44
S4BLD25-220GN 220-230 50/60 25 0.40 2500 0.10 44
100-120 50/60 25 0.80 2500 0.10 44
S4BLD40-220GN 220-230 50/60 40 0.50 2500 0.15 44
100-120 50/60 40 1.00 2500 0.15 44
S4BLD60-220GN 220-230 50/60 60 0.65 2500 0.23 44
100-120 50/60 60 1.30 2500 0.23 44
S5BLD40-220GN 220-230 50/60 40 0.50 2500 0.15 44
100-120 50/60 40 1.00 2500 0.15 44
S5BLD60-220GN 220-230 50/60 60 0.70 2500 0.23 44
100-120 50/60 60 1.40 2500 0.23 44
S5BLD90-220GN 220-230 50/60 90 0.96 2500 0.34 44
100-120 50/60 90 1.90 2500 0.34 44
S5BLD120-220GN 220-230 50/60 120 1.40 2500 0.46 44
100-120 50/60 120 2.80 2500 0.46 44
S6BLD400-220GU 220-230 50/60 400 3.50 2500 1.50 44
100-120 50/60 400 7.10 2500 1.50 44

سيتم تخصيص الجهد الحركي والطاقة والسرعة وفقًا لطلبه في ظل الظروف المسموح بها من البعد القابل للتبني.

يكتب

محرك الجهد العالي

يكتب نموذج
عمود ترس رمح مستدير
نوع سلك الرصاص S2BLD10-220GN S2BLD10-220A
S2BLD15-220GN S2BLD15-220A
S2BLD25-220GN S2BLD25-220A
S4BLD25-220GN S4BLD25-220A
S4BLD40-220GN S4BLD40-220A
S4BLD60-220GN S4BLD60-220A
S5BLD40-220GU S5BLD40-220A
S5BLD60-220GU S5BLD60-220A
S5BLD60-220GU S5BLD90-220A
S5BLD120-220GU S5BLD120-220A
S6BLD400-110GU S6BLD400-110A
S6BLD400-220GU S6BLD400-220A

رأس رمح متوازي (يباع بشكل منفصل)

نوع التروس طراز Gearhead نسبة التروس
حياة طويلة ● ضوضاء منخفضة

2GN □ K.

4GN □ K.

5GU □ KB

6GU □ KB

3、3.6、5、6、7.5、9 、
12.5、15、18、25、30 、
36、50、60、75、90 、
100、20、150、180、200
2GN10XK/4GN10XK/5GU10XK/6GU10XK (رأس التروس العشري)
أدخل نسبة التروس في المربع داخل اسم الطراز.

الجدول Tore Torque الترس

يمكن بيع رأس التروس و mid-gearbox بشكل منفصل.

أدخل نسبة التروس في المربع () داخل اسم النموذج.

الخلفية الملونة □ تشير إلى نفس الاتجاه الدوار للمحرك بينما يكون الاتجاه الدوار للآخرين معاكسًا.

يتم حساب السرعة بتقسيم السرعة المتزامنة للمحرك على نسبة التروس. السرعة الفعلية هي 2 ٪ ~ 20 ٪ أقل من القيمة المعروضة ، اعتمادًا على حجم الحمل.

لتقليل السرعة التي تتجاوز نسبة التروس في الجدول ، قم بتوصيل رأس تروس عشري (نسبة التروس: 10) بين رأس التروس والمحرك. في هذه الحالة ، عزم الدوران المسموح به هو 3n · m.

وحدة عزم دوران 60 سلسلة: الاتجاه الصعودي (N.M)/ Belowside (KGF.CM)

نسبة التروس 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
سرعة إخراج العمود 1000 830 600 500 400 330 240 200 166 120 100 83 60 50 40 33 30 25 20 16 15
عزم الدوران 0.19 0.23 0.32 0.38 0.48 0.58 0.81 0.97 1.16 1.44 1.73 2.07 2.52 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00

وحدة عزم الدوران 80 سلسلة: الاتجاه الصعودي (N.M)/ Belowside (KGF.CM)

نسبة التروس 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
سرعة إخراج العمود 1000 830 600 500 400 330 240 200 166 120 100 83 60 50 40 33 30 25 20 16 15
عزم الدوران 0.46 0.56 0.77 0.93 1.16 1.39 1.72 2.06 2.47 3.00 3.61 4.33 6.01 7.22 8.00 8.00 8.00 8.00 8.00 8.00 8.00

وحدة عزم دوران 90 سلسلة: الاتجاه الصعودي (N.M)/ Belowside (KGF.CM)

نسبة التروس 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
سرعة إخراج العمود 1000 830 600 500 400 330 240 200 166 120 100 83 60 50 40 33 30 25 20 16 15
عزم الدوران 0.92 1.10 1.54 1.86 2.32 2.78 3.44 4.12 4.94 6.00 7.22 8.66 12.0 14.4 18.0 19.9 20.0 20.0 20.0 20.0 20.0

104 وحدة عزم الدوران سلسلة: الصعود (N.M)/ Belowside (KGF.CM)

نسبة التروس 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
سرعة إخراج العمود 833 694 500 416 333 277 200 167 139 100 83 69 50 42 33 28 25 21 17 14 12.5
عزم الدوران 3.09 3.71 5.16 6.17 7.74 9.28 11.62 3.94 16.73 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0 20.0

60 أبعاد سلسلة (وحدة مم)

يتم تضمين مسامير التثبيت مع رأس التروس.

نوع الأسلاك الرصاص

الوزن: المحرك: 0.5 كجم / رأس التروس: 0.48 كجم

نموذج المحرك طراز Gearhead نسبة التروس البعد
Z2Bld25- □ GN 2GN □ K. 3 ~ 18 32
25 ~ 200 41

أدخل نسبة التروس في المربع (□) ضمن اسم النموذج

قسم رمح من نوع العمود الدائري

استبعاد الوزن وشكل محرك قسم العمود هو نفس شكل نوع رمح الجناح.

رأس التروس العشري

يمكن توصيله بنوع عمود GN pinion. 2gn10xk / الوزن: 0.2 كجم

فتحة قابس ثrie شرح الإشارة المقابلة

ثقب التوصيل 1 2 3 4
إشارة ش W هرتز هو
ثقب التوصيل 5 6 7 8
إشارة الخامس GND HW VCC

60 مخفضًا للضغط L

الأبعاد (وحدة مم)

يتم تضمين مسامير التثبيت مع رأس التروس.

نوع الأسلاك الرصاص

الوزن: المحرك: 0.9 كجم / رأس التروس: 0.48 كجم

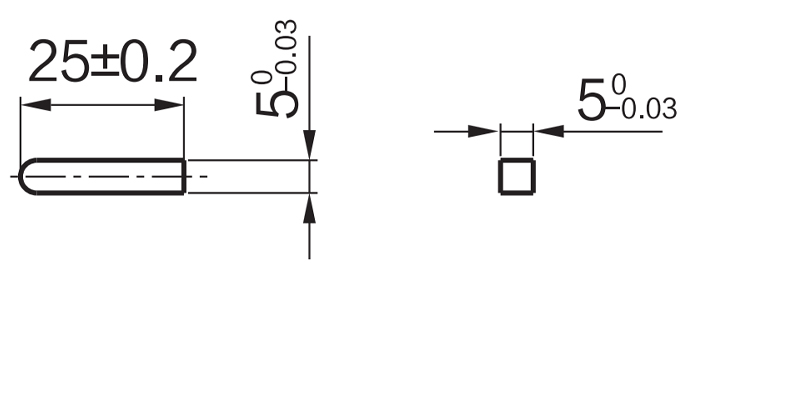

المفتاح · keyway (يتم تضمين المفتاح مع رأس التروس)

فتحة قابس ثrie شرح الإشارة المقابلة

ثقب التوصيل 1 2 3 4
إشارة ش W هرتز هو
ثقب التوصيل 5 6 7 8
إشارة الخامس GND HW VCC

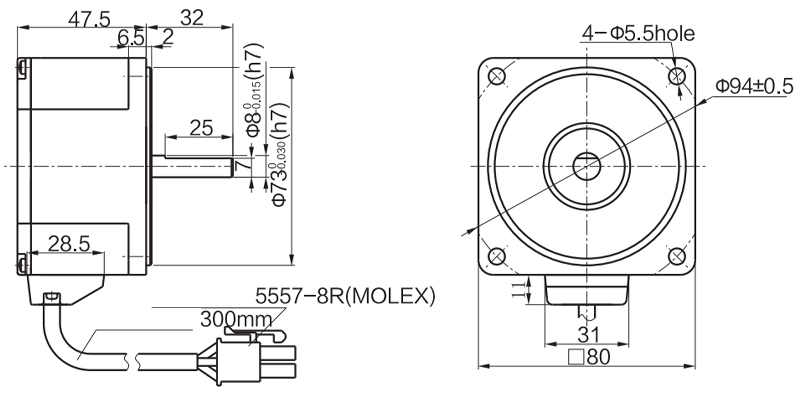

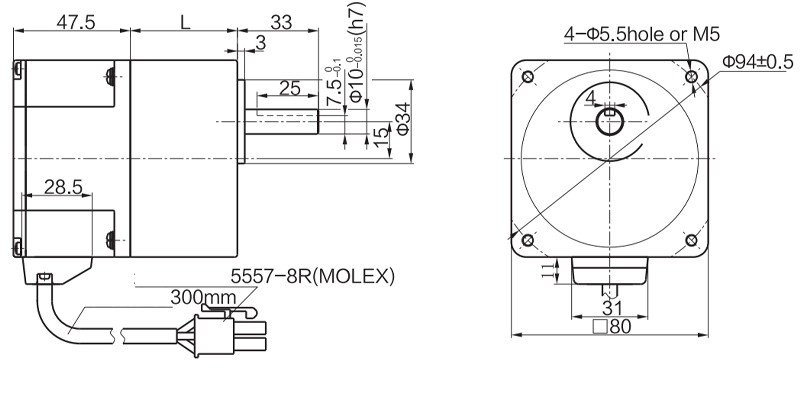

80 أبعاد سلسلة (وحدة مم)

يتم تضمين مسامير التثبيت مع رأس التروس.

نوع الأسلاك الرصاص

الوزن: المحرك: 0.8 كجم / رأس التروس: 0.8 كجم

نموذج المحرك طراز Gearhead نسبة التروس البعد
Z4Bld60- □ GN 4GN □ K. 3 ~ 18 32
25 ~ 200 41

أدخل نسبة التروس في المربع (□) ضمن اسم النموذج

قسم رمح من نوع العمود الدائري

استبعاد الوزن وشكل محرك قسم العمود هو نفس شكل نوع رمح الجناح.

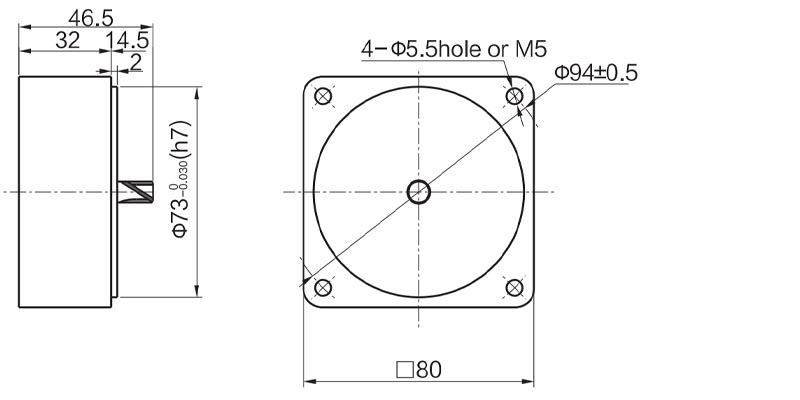

رأس التروس العشري

يمكن توصيله بنوع عمود GN pinion. 4gn10xk / الوزن: 0.41kg

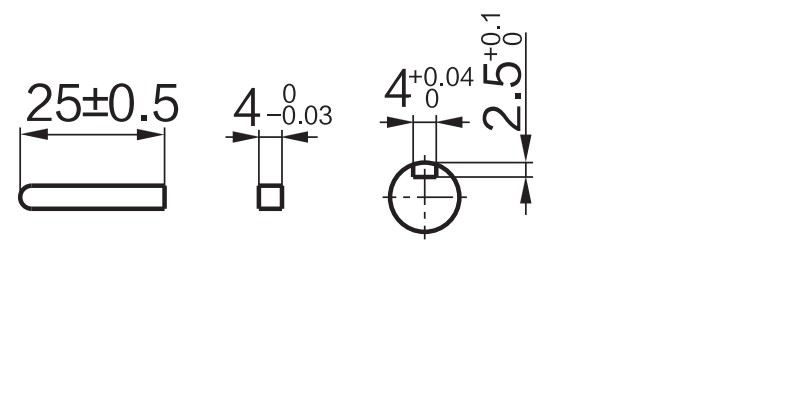

المفتاح · keyway (يتم تضمين المفتاح مع رأس التروس)

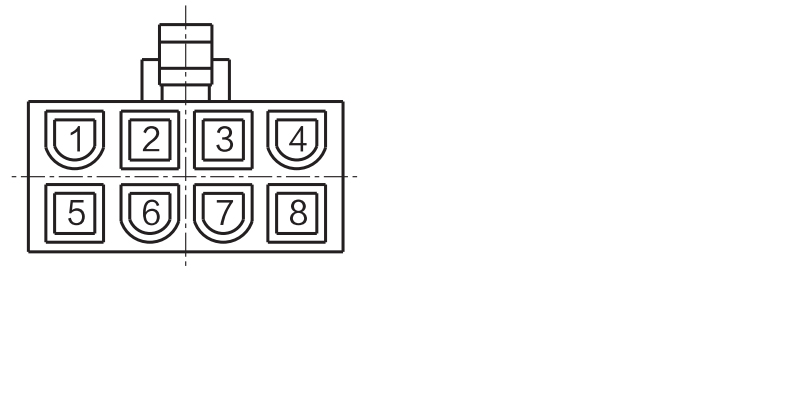

فتحة قابس ثrie شرح الإشارة المقابلة

ثقب التوصيل 1 2 3 4
إشارة ش W هرتز هو
ثقب التوصيل 5 6 7 8
إشارة الخامس GND HW VCC

مخفض من نوع 80 لتر

الأبعاد (وحدة مم)

يتم تضمين مسامير التثبيت مع رأس التروس.

نوع الأسلاك الرصاص

الوزن: المحرك: 1.6 كجم / رأس التروس: 0.8 كجم

المفتاح · keyway (يتم تضمين المفتاح مع رأس التروس)

فتحة قابس ثrie شرح الإشارة المقابلة

ثقب التوصيل 1 2 3 4
إشارة ش W هرتز هو
ثقب التوصيل 5 6 7 8
إشارة الخامس GND HW VCC

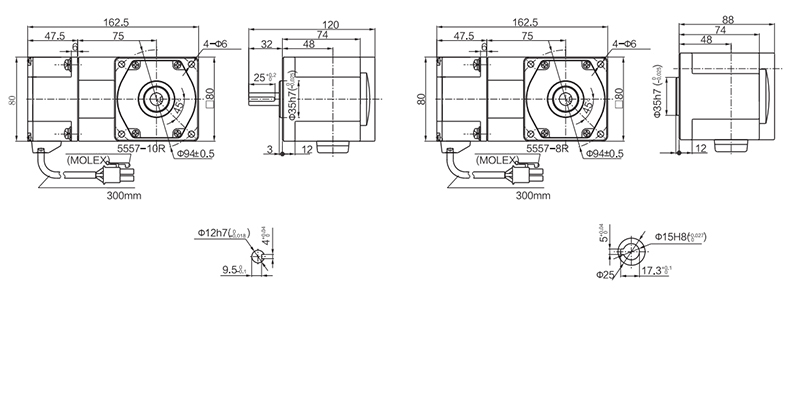

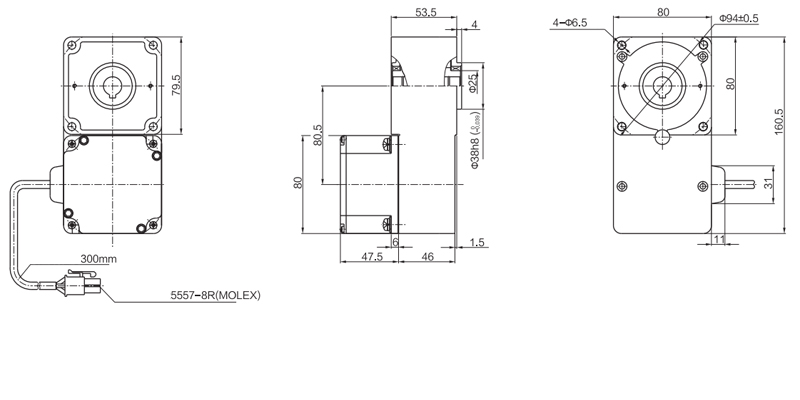

80 مخفض الزاوية اليمنى

الأبعاد (وحدة مم)

يتم تضمين مسامير التثبيت مع رأس التروس.

نوع الأسلاك الرصاص

الوزن: المحرك: 1.8 كجم / رأس التروس: 0.8 كجم

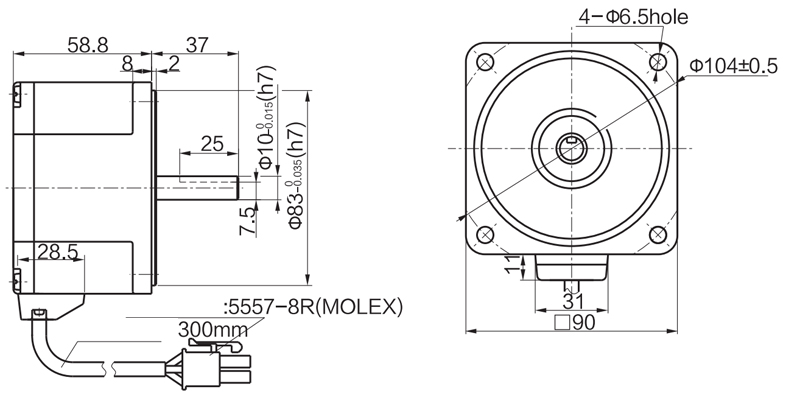

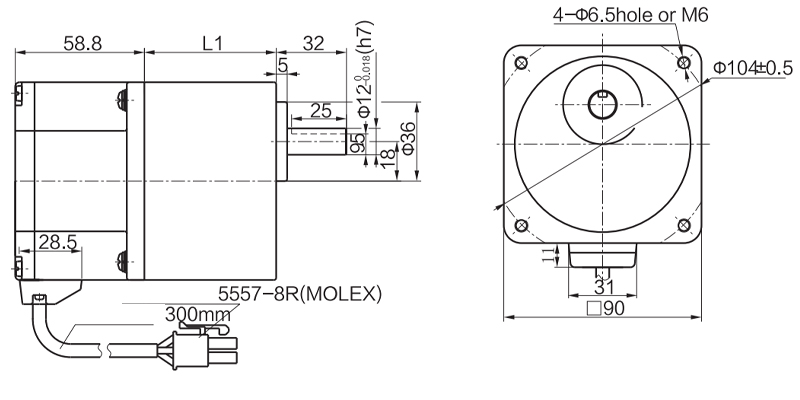

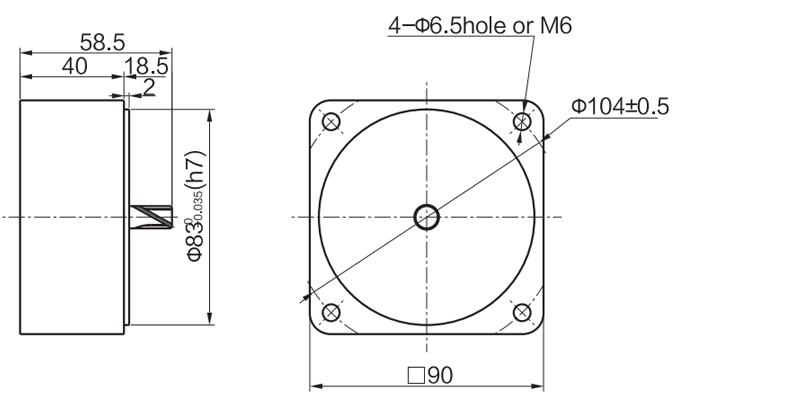

90 أبعاد سلسلة (وحدة مم)

يتم تضمين مسامير التثبيت مع رأس التروس.

نوع الأسلاك الرصاص

الوزن: المحرك: 0.8 كجم / رأس التروس: 0.8 كجم

نموذج المحرك طراز Gearhead نسبة التروس البعد
Z5BLD120- □ GU 5GU □ KB 3 ~ 200 65.5

أدخل نسبة التروس في المربع (□) ضمن اسم النموذج

قسم رمح من نوع العمود الدائري

استبعاد الوزن وشكل محرك قسم العمود هو نفس شكل نوع رمح الجناح.

رأس التروس العشري

يمكن توصيله بنوع عمود GN pinion. 5gn10xk / الوزن: 0.65kg

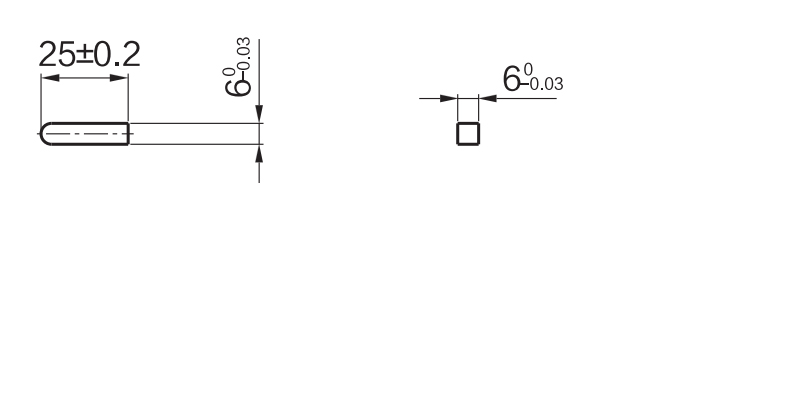

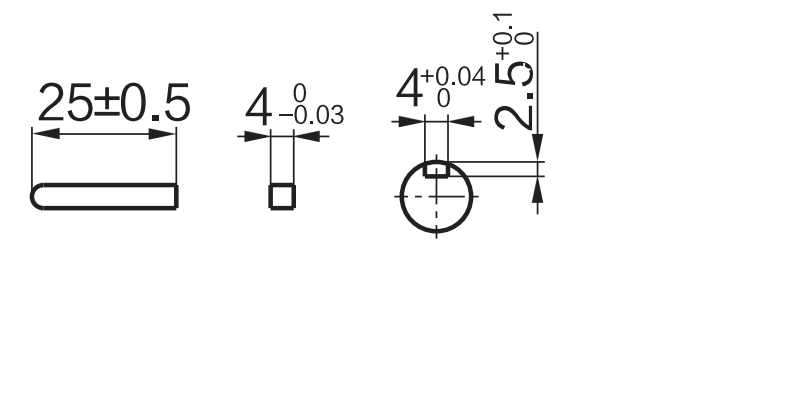

المفتاح · keyway (يتم تضمين المفتاح مع رأس التروس)

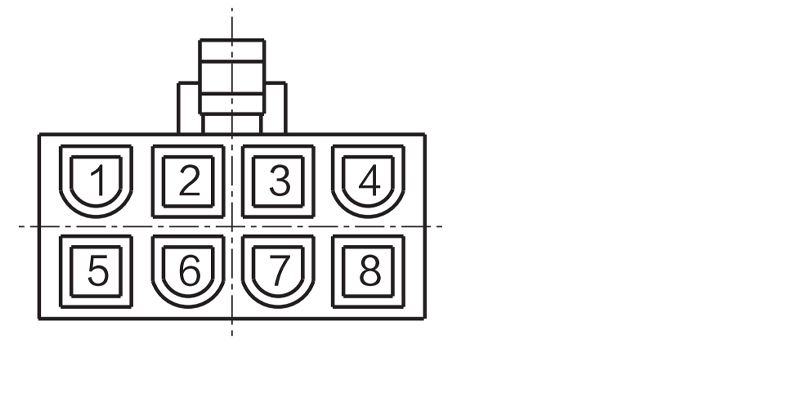

فتحة قابس ثrie شرح الإشارة المقابلة

ثقب التوصيل 1 2 3 4
إشارة ش W هرتز هو
ثقب التوصيل 5 6 7 8
إشارة الخامس GND HW VCC

مخفض نوع 90 لتر

الأبعاد (وحدة مم)

يتم تضمين مسامير التثبيت مع رأس التروس.

نوع الأسلاك الرصاص

الوزن: المحرك: 2.0 كجم / رأس التروس: 1.5 كجم

المفتاح · keyway (يتم تضمين المفتاح مع رأس التروس)

فتحة قابس ثrie شرح الإشارة المقابلة

ثقب التوصيل 1 2 3 4
إشارة ش W هرتز هو
ثقب التوصيل 5 6 7 8
إشارة الخامس GND HW VCC

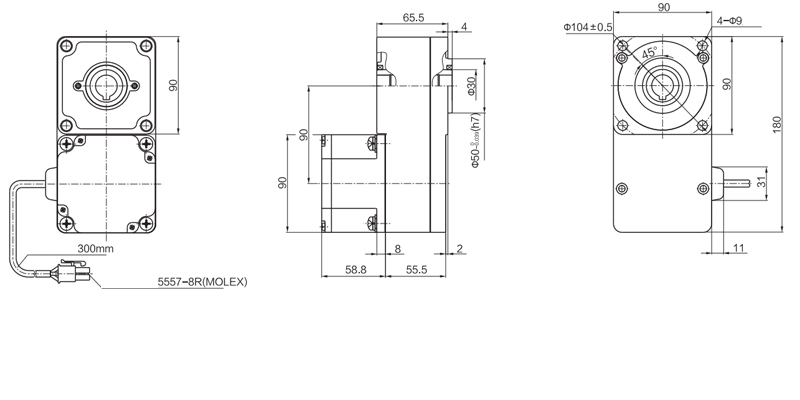

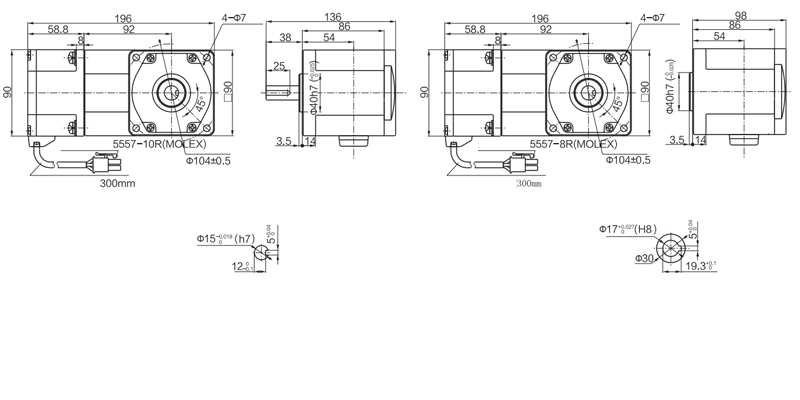

90 مخفض الزاوية اليمنى

الأبعاد (وحدة مم)

يتم تضمين مسامير التثبيت مع رأس التروس.

نوع الأسلاك الرصاص

الوزن: المحرك: 2.8 كجم / رأس التروس: 1.5 كجم

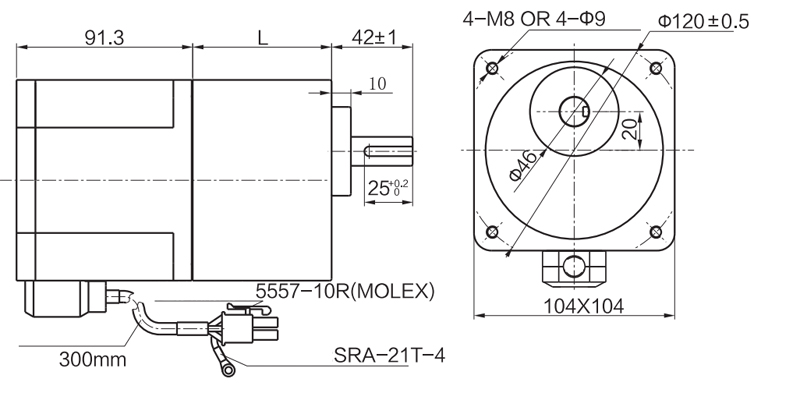

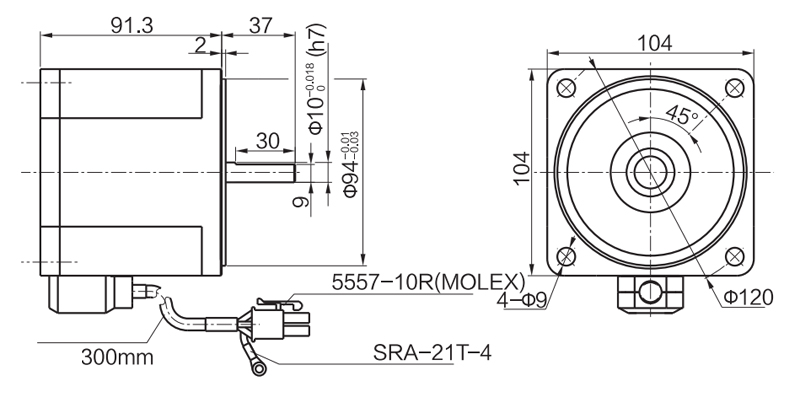

104 أبعاد سلسلة (وحدة MM)

يتم تضمين مسامير التثبيت مع رأس التروس.

نوع الأسلاك الرصاص

الوزن: المحرك: 2.5 كجم / رأس التروس: 2.1 كجم

نموذج المحرك طراز Gearhead نسبة التروس البعد
Z6Bld400- □ GU 6GU □ KB 3 ~ 200 72

أدخل نسبة التروس في المربع (□) ضمن اسم النموذج

قسم رمح من نوع العمود الدائري

استبعاد الوزن وشكل محرك قسم العمود هو نفس شكل نوع رمح الجناح.

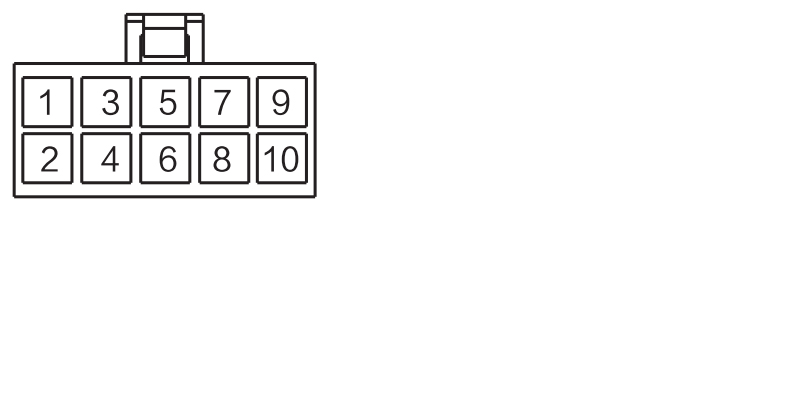

فتحة قابس ثrie شرح الإشارة المقابلة

معنى ترتيب الكابل المقابل
1 2 3 4 5 6 7 8 9 10
W هو ش Hالخامس V HW شبكة السلك المعدني VCC 5V GND

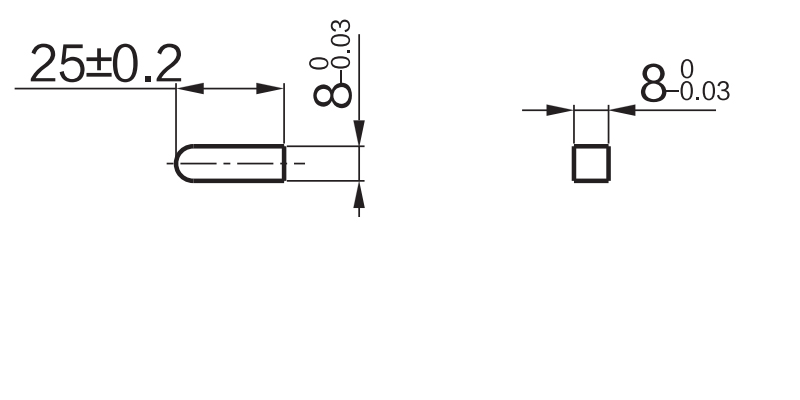

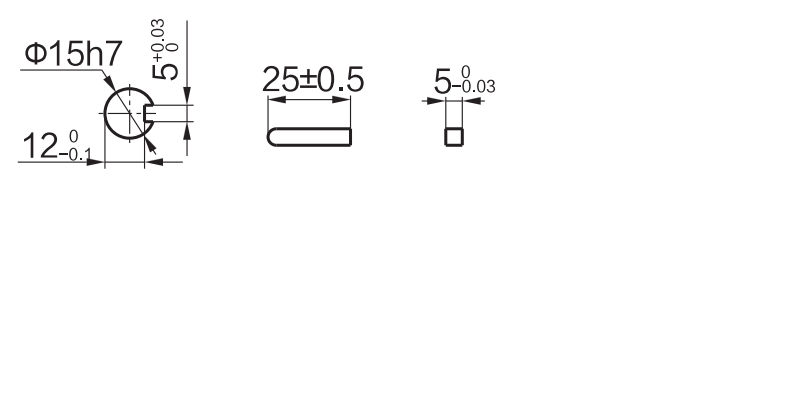

المفتاح · keyway (يتم تضمين المفتاح مع Gearhead)

104 لتر مخفض نوع

الأبعاد (وحدة مم)

يتم تضمين مسامير التثبيت مع رأس التروس.

نوع الأسلاك الرصاص

الوزن: المحرك: 4.3 كجم / رأس التروس: 2.1 كجم

المفتاح · keyway (يتم تضمين المفتاح مع رأس التروس)

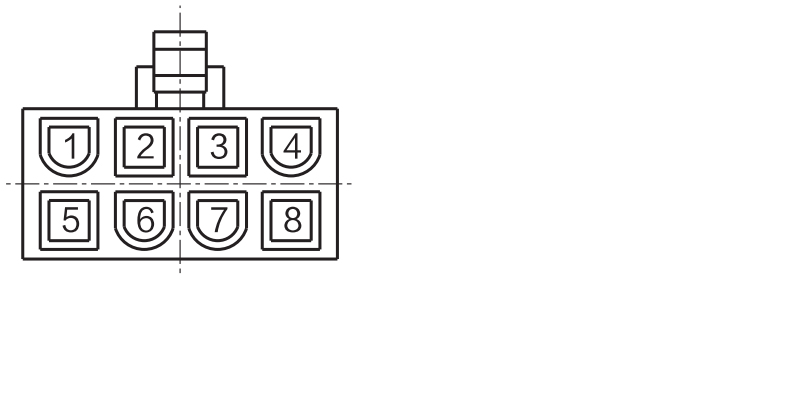

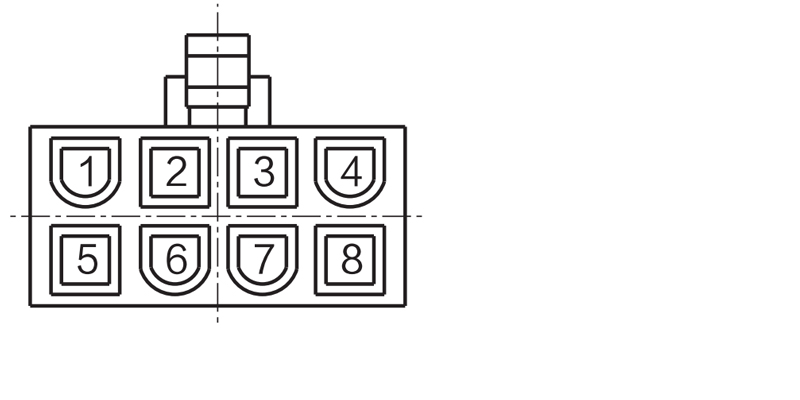

فتحة قابس ثrie شرح الإشارة المقابلة

ثقب التوصيل 1 2 3 4
إشارة ش W هرتز هو
ثقب التوصيل 5 6 7 8
إشارة الخامس GND HW VCC

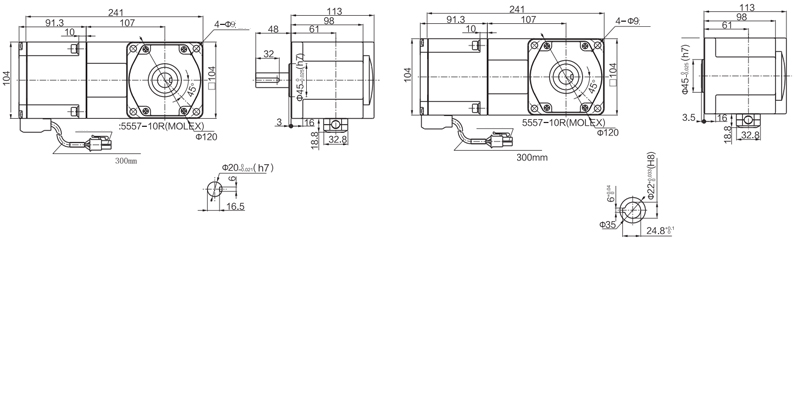

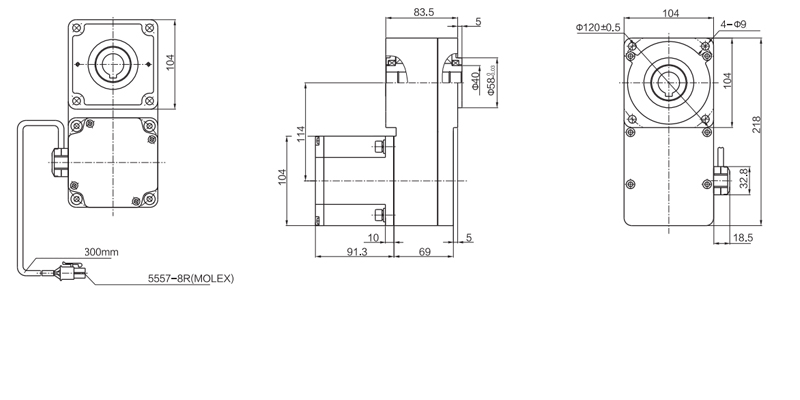

104 مخفض الزاوية اليمنى

الأبعاد (وحدة مم)

يتم تضمين مسامير التثبيت مع رأس التروس.

نوع الأسلاك الرصاص

الوزن: المحرك: 4.3 كجم / رأس التروس: 2.1 كجم

فتحة قابس ثrie شرح الإشارة المقابلة

ثقب التوصيل 1 2 3 4
إشارة ش W هرتز هو
ثقب التوصيل 5 6 7 8
إشارة الخامس GND HW VCC
